Секрет небывалой резвости Peugeot находился под капотом, где был установлен двигатель с четырьмя клапанами на цилиндр. Сегодня таким количеством клапанов никого не удивишь, но сто с лишним лет тому назад это было революционное решение.
Примечательно, что его автор Эрнест Анри пришел к идее использования четырех клапанов вместо двух лишь с целью избавиться от поломок клапанных пружин, не выдерживавших при увеличении оборотов двигателя инерционных нагрузок от массы клапанов. Увеличение количества клапанов означало уменьшение их размеров, а значит, веса, что и привлекло внимание Анри. О значительном приросте мощности поначалу речь не шла, но благодаря именно этому "побочному" эффекту, обеспечиваемому многоклапанным газораспределением, имя Анри теперь вписано в историю автомобилестроения.
Однако благодаря чему эффект обеспечивался? Мощность можно наращивать самыми разными способами. Например, увеличивая объем двигателя, что, кстати, во времена Анри и было наиболее простым и самым распространенным решением вопроса. Но можно, не изменяя объем мотора, увеличивать частоту вращения коленчатого вала, ведь мощность напрямую зависит от количества рабочих тактов, совершаемых в двигателе за единицу времени.
Плохо это тем, что от скорости вращения коленвала зависит время, отводимое на впуск горючей смеси и удаление отработанных газов. Чем коленвал быстрей крутится, тем хуже условия для качественного газообмена. Надо открывать клапаны раньше и закрывать позднее, но в таком случае увеличивается период, когда впускной и выпускной клапан будут открыты одновременно. Что хорошего в том, что часть горючей смеси, не дождавшись воспламенения, вылетит из цилиндра вслед за отработанными газами в выхлопную трубу, так и не выполнив свою главную задачу?

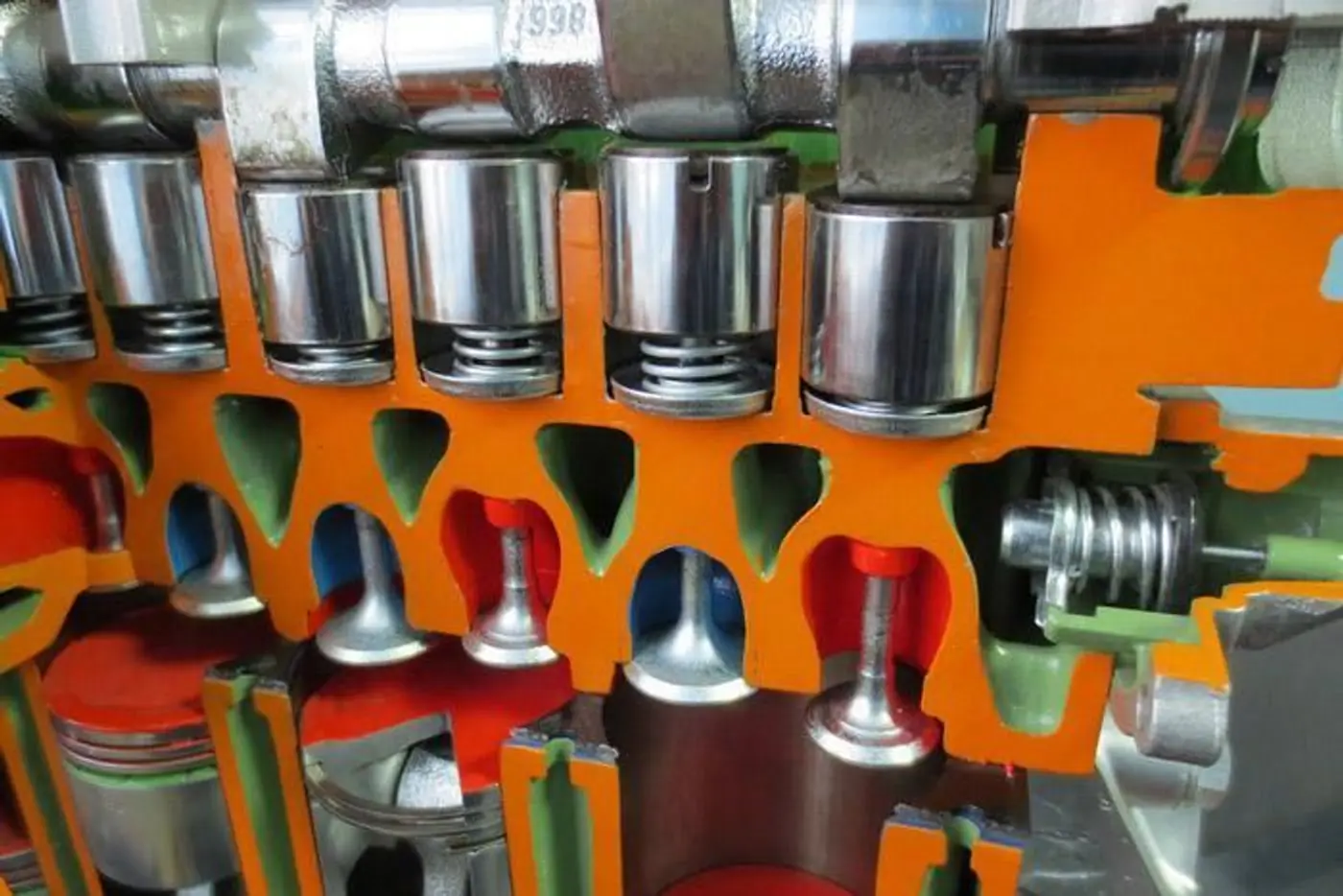

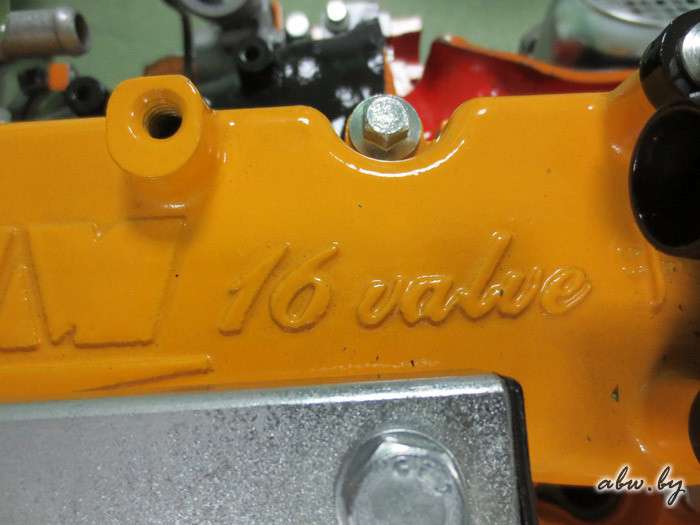

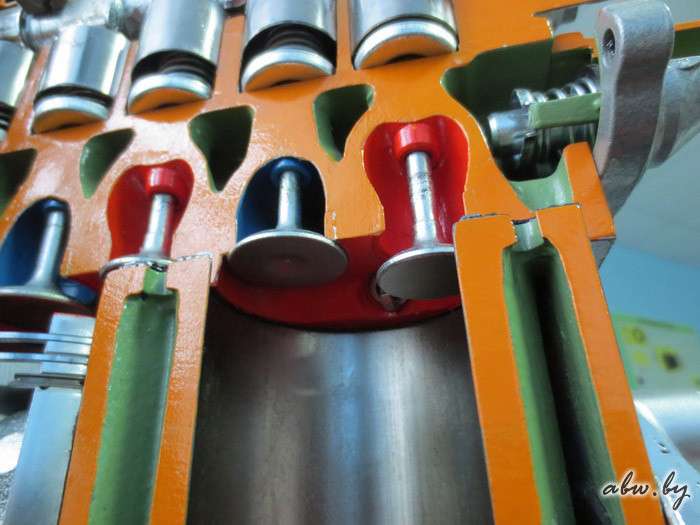

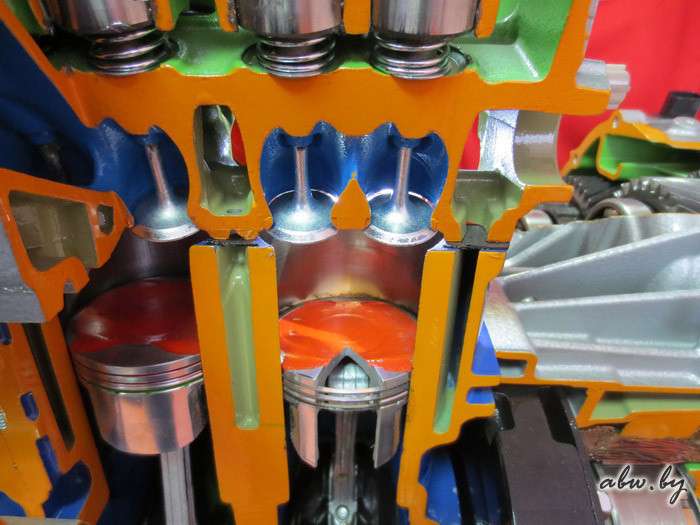

Стало быть, нужно увеличивать проходное сечение клапанов, чтобы за время их открытия требуемое количество горючей смеси без нерациональных потерь успело заполнить цилиндр, а отработанные газы как можно быстрее его покинули. Однако тогда увеличиваются размеры клапанов, они становятся тяжелыми и при увеличении оборотов двигателя начинают ломать свои пружины. Это, как уже понятно, вновь возвращает нас к Анри, решившему вместо двух больших по размерам и тяжелых клапанов поставить четыре маленьких и легких: два впускных и два выпускных.
Одновременно при этом почти в полтора раза увеличилась суммарная площадь проходного сечения клапанов и их общая пропускная способность, благодаря чему увеличивалось количество свежего заряда, наполнявшего цилиндр за отведенное на впуск время, а с ним росла и мощность, выработанная от сгорания. Кроме того, изменилось распределение поступившей в цилиндр горючей смеси, став более равномерным, что улучшило процесс сгорания и благоприятно отразилось на величине расхода топлива.
Тем не менее понадобилось более 70 лет, чтобы находка работавшего в Peugeot швейцарского конструктора наконец-то нашла применение не только на гоночных и спортивных автомобилях, но и заинтересовала производителей массовых моделей. Почему так случилось?
За все надо платить. Увеличение количества клапанов не только улучшало наполнение цилиндров горючей смесью и удаление отработанных газов, но и вело к усложнению конструкции двигателя, что отражалось на стоимости производства, а с ним - на конечной цене автомобиля. Помимо этого приходилось учитывать, что эксплуатация более сложного двигателя предполагает увеличение затрат на его обслуживание и ремонт. Наконец, надежность. Были, оказывается, времена, когда производители относились к ней с большим трепетом, нежели сейчас, учитывая, что не ломается только та деталь, которой нет. При увеличении количества деталей растет и вероятность неисправностей. В общем, пришлось ждать, пока преимущества перевесят цену, которую за них необходимо было заплатить.
Но как только нефтяной кризис 1970-х годов вынудил автомобилестроителей обратить внимание на компактные модели с малолитражными двигателями, а более простые способы улучшения их мощности и экономичности были исчерпаны, час "многоклапанников" пробил.
Моторы с числом клапанов на цилиндр более двух начали появляться как грибы после дождя и стали вытеснять из производственных программ автозаводов стремительно устаревающие "двухклапанники". Дольше всех держались дизели, в основном из-за того, что были сравнительно малооборотными. Плюс к этому многие дизели были турбированными, а стало быть, воздух в их цилиндры поступал не за счет разряжения в освобождающемся над поршнем пространстве во время такта впуска, а принудительно нагнетался. Однако в конце концов сдались и они.
Судя по тому, что в настоящее время предложенное Эрнестом Анри количество клапанов на цилиндр стало самым распространенным в двигателестроении вариантом, похоже, помимо инженерного таланта швейцарец обладал еще и даром провидения.
Но почему не три или пять клапанов и больше? Причина та же, что долго сдерживала применение четырехклапанной технологии. Право на жизнь получают конструкции, преимущества которых перевешивают свойственные им недостатки.

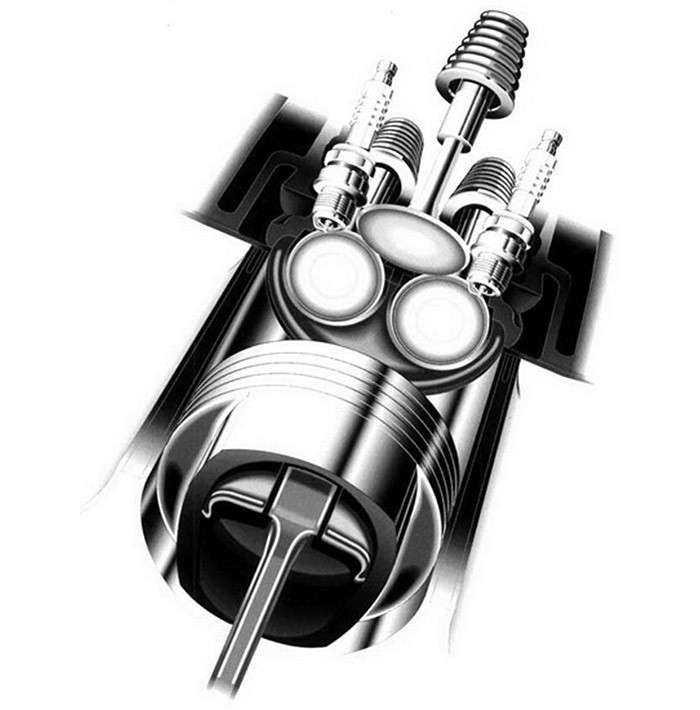

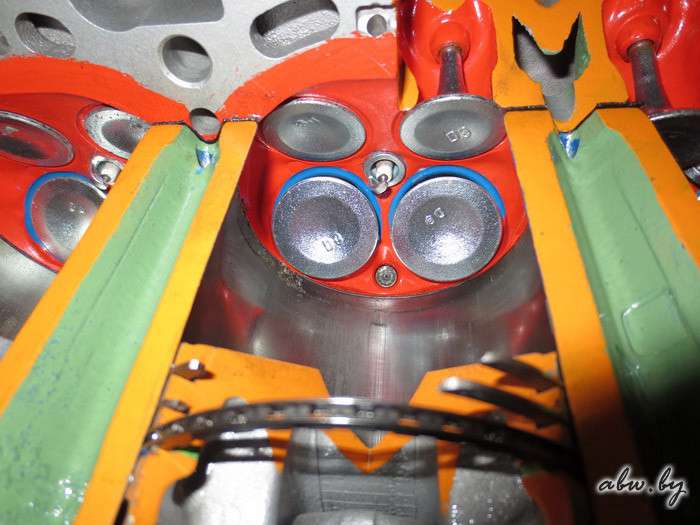

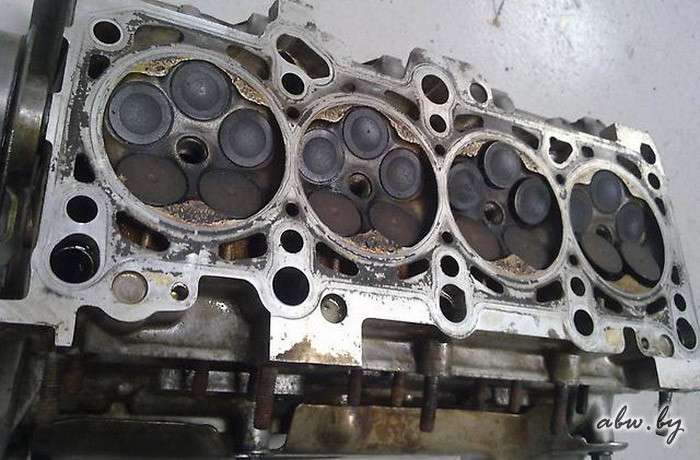

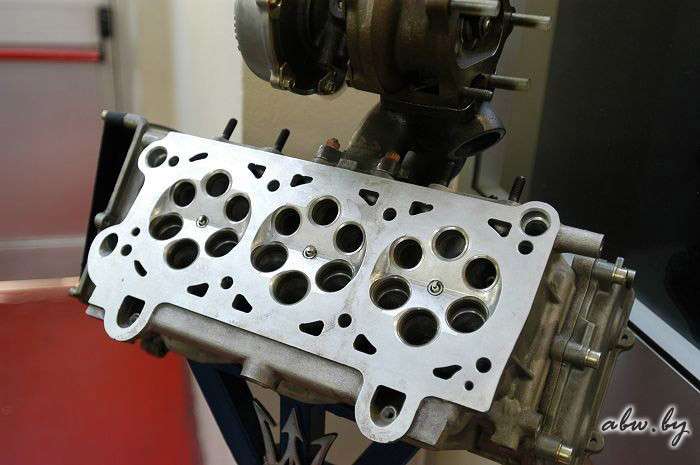

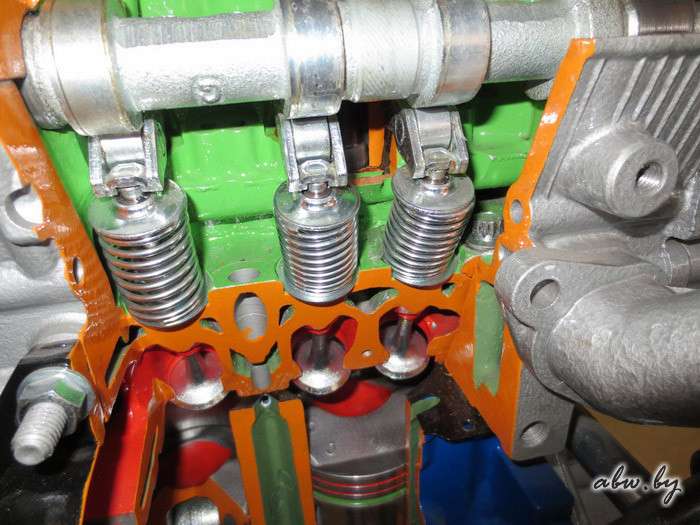

Что, например, помешало развитию схем с пятью и более клапанами, ведь по эффективности газообмена они лучше четырехклапанного газораспределения? Первая причина понятна – такие ГРМ более сложные конструктивно со всеми вытекающими из этого обстоятельства последствиями для затрат не только на их изготовление, но и на производство головки цилиндров и других узлов. Однако одновременно с количеством клапанов возрастают потери на трение в клапанном механизме, которые частично компенсируют выгоды, полученные от увеличения числа клапанов, из-за чего оно уже не дает тех результатов, которые хотелось бы получить. Это вторая причина, но помимо этого требуется уменьшать размеры клапанов, что сказывается на прочности и требует использования более дорогих материалов с высокими прочностными характеристиками.

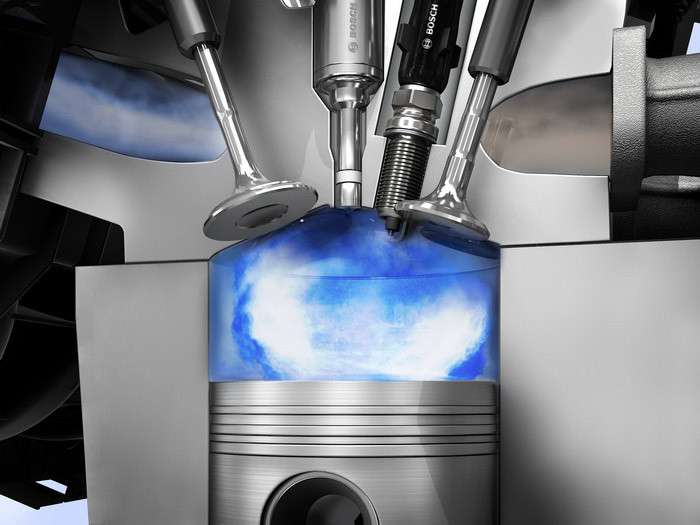

И главное – частокол из клапанов создает трудности с размещением в головке цилиндров деталей, не имеющих к ГРМ отношения, например, свечей зажигания и накаливания, топливных форсунок, которые оказывают весомое влияние на оптимизацию рабочего процесса, протекающего в двигателе. Прямой впрыск бензина способствует более существенному улучшению характеристик, поэтому когда возникла необходимость переноса форсунок из впускного коллектора, где они располагаются при распределенном впрыске, в головку цилиндров, стало ясно, что число клапанов свыше четырех – перебор, если только конструкторы специально не преследуют достижение максимально возможной мощности.

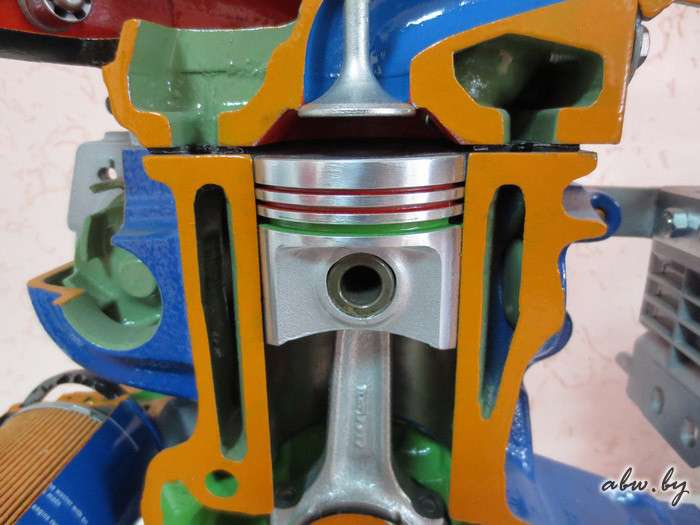

Газообмен, в котором за впуск отвечают два клапана, а за выпуск – один, плох тем, что он менее эффективен. Поэтому трехклапанный ГРМ может быть интересен, только когда перевесят его преимущества в компактности, дешевизне изготовления, надежности и упрощении обслуживания и ремонта. Было время, когда освободившееся место четвертого клапана использовалось для размещения второй свечи и оптимизации зажигания, но сейчас лишь две лазейки оставляют моторам с числом клапанов на цилиндр менее четырех возможность выхода на рынок.
Первая – тенденция к уменьшению размеров силовых агрегатов, их миниатюризация, downsizing, одним словом. Вторая – выпуск автомобилей, в народе называемых бюджетниками, при производстве которых экономят на всем с целью максимального удешевления. Для них два или три клапана на цилиндр – это по-прежнему так же нормально, как и в доисторические по меркам автомобилестроения времена.
Означает это только одно – идеального числа клапанов все-таки не существует. Все определяет баланс между достоинствами и недостатками, чему подтверждение то, как долго оставался невостребованным потенциал четырехклапанного газораспределения, хотя его возможности и эффективность были наглядно доказаны более 100 лет назад.
Сергей БОЯРСКИХ
Фото автора и из открытых источников
