SKYACTIV-chassis
По аналогии с трансмиссией и двигателями ничего нового в конструктивных решениях подвески Mazda СХ-5 II нет. Использованные в шасси кинематические схемы повторяют подвеску автомобиля первого поколения.
По опыту эксплуатации после модернизации 2013 года заведомо слабых элементов в подвеске SKYACTIV-suspension нет, на послерестайлинговых кроссоверах первого поколения она вполне надежна и устойчива к реалиям белорусских дорог.
Независимая подвеска передних колес представлена двумя поперечными треугольными рычагами, амортизационными стойками McPherson с винтовыми пружинами и телескопическими газонаполненными амортизаторами, а также стабилизатором поперечной устойчивости. К стойкам McPherson болтами крепятся поворотные кулаки, а стойки крепятся к амортизаторной чашке кузова также болтами.
Поворотный кулак связан с шаровой опорой поперечного треугольного рычага. Сам рычаг смонтирован посредством сайлент-блоков на жестком стальном подрамнике, который крепится к кузову также с помощью сайлент-блоков.
Амортизаторные стойки противоположных сторон соединены шарнирными тягами со стабилизатором поперечной устойчивости.
Впрочем, отличия от предшественника в шасси у Mazda СХ-5 II все же есть - подвеску нового кроссовера "смягчили" для улучшения плавности хода. Так, обычный резинометаллический сайлент-блок нижнего рычага заменили гидроопорой для того, чтобы гасить вибрации от неровностей дороги в определенном диапазоне частот. Кроме того, в амортизаторах стоек McPherson теперь более крупные клапаны, а пружины стоек слева и справа теперь разные. По мнению конструкторов, эти меры помогут эффективнее разгружать штоки амортизаторов от воздействия боковых сил в поворотах.
Интересно, что у всех автомобилей Mazda, созданных под влиянием нынешней философии инженерных решений SKYACTIV, кастер, то есть угол продольного наклона оси поворота передних колес, составляет не 1-3°, а целых 7°. Впрямь как на гоночных автомобилях.

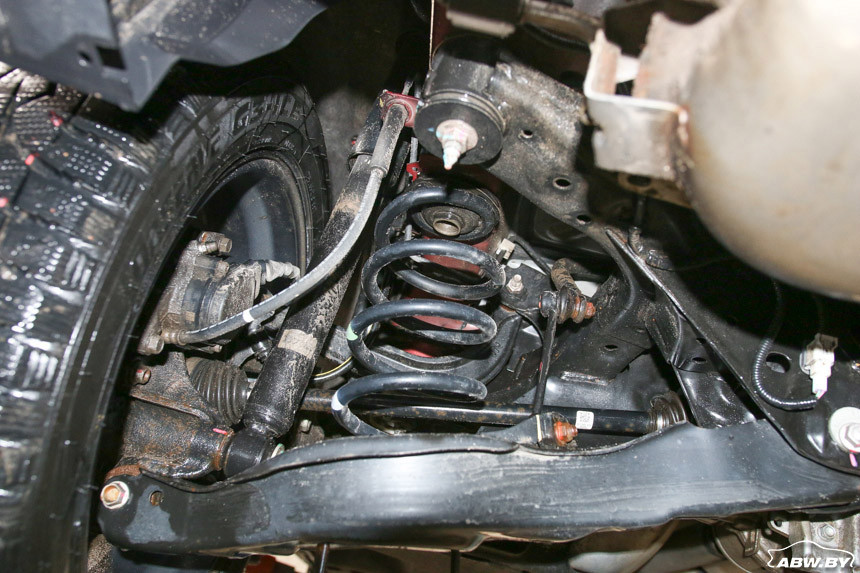

Независимая подвеска задней оси досталась кроссоверу Mazda СХ-5 II от предшественника фактически без изменений - каждое заднее колесо связано с автомобилем четырьмя рычагами: тремя поперечными и одним продольным. Рычаги посредством сайлент-блоков смонтированы на жестком стальном подрамнике, который крепится к кузову с помощью четырех сайлент-блоков.
Одним концом через сайлент-блоки передний и задний нижние поперечные рычаги связаны со ступичным кулаком, а другим - с задним подрамником. (Для регулировки угла схождения задних колес задний нижний поперечный рычаг прикручен к подрамнику болтом-эксцентриком с шайбой-эксцентриком.)
Задний поперечный рычаг с каждой стороны соединен шарнирной тягой со стабилизатором поперечной устойчивости.
Продольный рычаг своей передней частью крепится болтом к подрамнику, а задней - к ступичному кулаку.
Верхний поперечный рычаг ("бумеранг") одним концом крепится к подрамнику задней оси, другим - к ступичному кулаку заднего колеса.
Разнесенные с амортизаторами пружины использованы в задней подвеске в качестве упругих элементов.
Как и передняя подвеска, тормозная система кроссовера подверглась модификации: поменялся материал накладок тормозных колодок, на тормозных дисках изменились борозды отвода продуктов торможения.
Интервал замены тормозной жидкости - каждые 30.000 км или каждые 24 месяца. Применяется тормозная жидкость, соответствующая требованиям SAE J1703 (FMVSS116 DOT-3 или DOT-4).
Все ведущие…
Полноприводная версия 4WD кроссовера Mazda СХ-5 II имеет подключаемую систему полного привода. В обычных дорожных условиях крутящий момент от двигателя передается только на переднюю ось. ЭБУ через датчики ABS отслеживает скорость вращения колес передней оси и с началом пробуксовки ведущих колес активирует электронно-управляемую кулачковую муфту, сблокированную с задним межколесным дифференциалом. Управляющие электромагниты замыкают находящийся внутри муфты пакет фрикционов (главное сцепление), и крутящий момент двигателя через карданный вал начинает передаваться к дифференциалу задней оси.
Подтормаживая буксующие колеса, электроника ABS/системы курсовой устойчивости TSC способна имитировать блокировки дифференциалов.
Судя по опыту эксплуатации кроссовера первого поколения, установленная на автомобиле система полного привода в обычных условиях достаточно надежна. Важно лишь понимать, что Mazda СХ-5 всего лишь кроссовер, а не полноценный внедорожник. Посему для вылазок на бездорожье этот автомобиль не предназначен.
В отличие от предшественника, ТО узлов системы 4WD на Mazda СХ-5 как такового фактически нет. Трансмиссионное масло Mazda Long Life Hypoid Gear Oil SG1 главной передачи заднего моста, а также раздаточной коробки необходимо заменить только в том случае, если автомобиль преодолевал водные преграды вброд.
Электромагнитная муфта, подключающая задний мост, сделана необслуживаемой, а находящаяся в ней АTF не меняется, так как рассчитана на весь срок службы агрегата. В случае выхода из строя муфта не подлежит ремонту. Дилерская сервисная станция осуществляет лишь замену этого узла. После замены вновь установленный агрегат подлежит калибровке с помощью диагностического сканера.
Не "гнилушка"?
Уж если мы заглянули под днище, стоит поговорить о его стойкости к "рыжей чуме", а также о коррозионной защите всего кузова.
Как и на предшественнике, на кроссовере второго поколения днище под противошумовыми панелями не покрыто толстым слоем антикоррозионной мастики, которую мы привыкли видеть, к примеру, на большинстве немецких автомобилей. "Антикором" обработаны только швы и стыки силовых элементов и панелей днища. Вне швов металл защищает лишь заводское грунтовое покрытие. Кроме того, также отсутствует антикоррозионная обработка порогов и скрытых полостей.
При этом практически все днище Mazda CX-5 "зашито" защитными плотными ворсистыми матами (у автомобиля первого поколения были пластины из ABS-пластика). Эти маты имеют функцию шумоизоляции и одновременно защищают днище от пескоструйной "обработки" камушками и песком при движении по гравийным и грунтовым дорогам.
Сама гарантия от коррозии не похожа на то, что заявляют для своих автомобилей немецкие автопроизводители: у автомобиля Mazda СХ-5 она составляет три года без ограничения пробега на отсутствие поверхностных коррозионных повреждений и всего лишь шесть лет без ограничения пробега на отсутствие сквозных коррозионных повреждений.
В свете вышесказанного совсем не будет лишней дополнительная антикоррозионная обработка кузова Mazda СХ-5 II с пролитием защитными составами порогов и скрытых полостей кузова.
О хорошей или плохой коррозионной стойкости кузова Mazda СХ-5 II при длительной эксплуатации в условиях наших широт пока говорить рано. Даже тестовый кроссовер официального дилера еще совсем молод.
Несмотря на сколы на лакокрасочном покрытии (ЛКП), возникшие в ходе эксплуатации безжалостными журналистами "и в хвост и в гриву", этот автомобиль держится "бодрячком" и не имеет явлений поражения "рыжей чумой" на внешних кузовных панелях.
Наши выводы
"А сколько тысяч километров до "капиталки" способна "выходить" инновационная поршневая группа?… Может, "небесные" технологии окажутся столь же надежными, как и старые форкамерные дизели 90-х годов, способные работать практически на всем, что горит? Если через три недели не случится конец света, то уже лет через 7 мы получим первые ответы на эти вопросы…" - такими фразами заканчивалась "разборка" тогда еще нового автомобиля Mazda СХ-5 первого поколения, проведенная коллегами почти 6 лет назад.
Как показала история, конец света не случился, а кроссовер СХ-5 в ноябре 2016 года на конвейере сменила новая модель. Модель-то новая, а вот технологии под капотом практически остались старые - к этому моменту уже проверенные определенным отрезком времени, доказавшие свою жизнеспособность, неплохую надежность и ответившие на вопросы коллег.
Михаил КВАТРОВ
Фото Ольги-Анны КАНАШИЦ
ABW.BY
Редакция ABW.BY выражает благодарность официальному дилеру Mazda в Беларуси компании "Атлант-М Холпи" за помощь в подготовке материала.
Заметки на полях
Как и на многих "японцах", шаровую опору нельзя поменять отдельно от рычага.

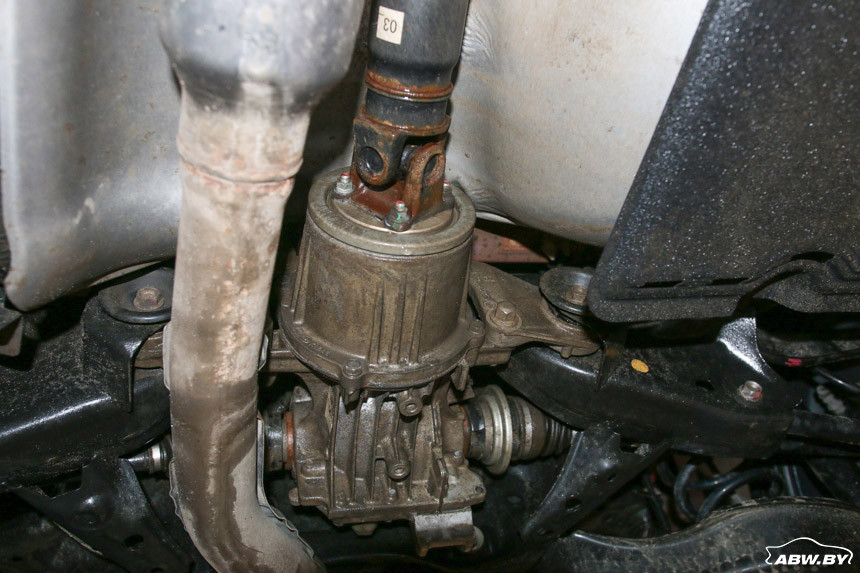

При нормальной повседневной эксплуатации электромагнитной муфты заднего моста данный штекерный разъем, пожалуй, ее единственное уязвимое место. В условиях наших "соленых" зим есть вероятность "закисания" разъема с последующим выходом его из строя.
Проблем с исполнительными механизмами электромеханического "ручника" не было и на автомобилях первого поколения.
Моторный отсек снизу закрыт защитой из достаточно прочного ABS-пластика.
В погоне за оптимизацией места в багажном отсеке сабвуфер BOSE убрали в "подпол", прямо внутрь диска "запаски".
По маркировке голубой краской на разъемах и соединениях легко понять, какие узлы и агрегаты кроссовера были разъединены после его сборки на заводе в Японии, а затем повторно соединены в ходе крупноузловой сборки по "отверточной" технологии SKD на мощностях СП "Мазда Соллерс Мануфэкчуринг Рус" во Владивостоке. (Местные рабочие устанавливают силовые агрегаты, навесное оборудование, фары, бамперы и колеса.)

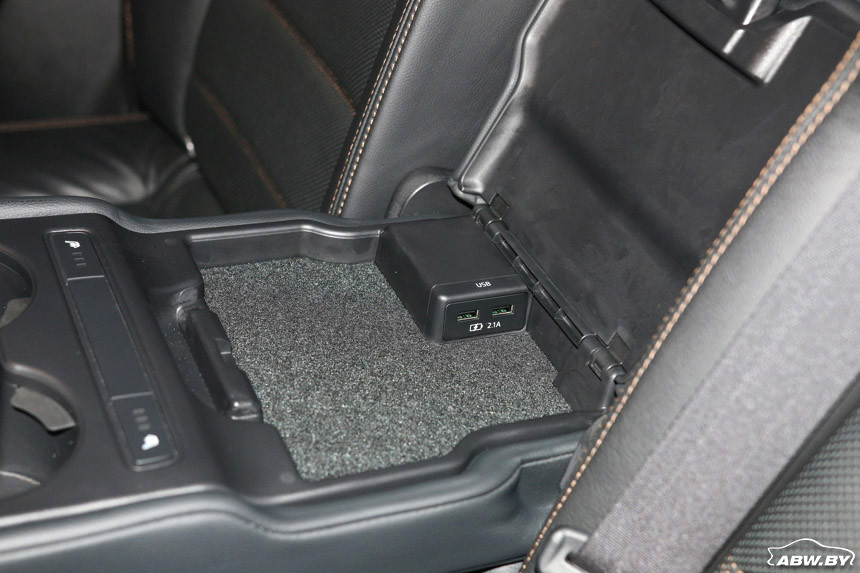

К услугам задних пассажиров - два USB-порта в подлокотнике заднего ряда сидений, поддерживающие зарядку электронных устройств током 2 ампера. К слову, USB-порты, расположенные в боксе-подлокотнике между передними креслами, не предназначены для зарядки гаджетов.
| Цены на некоторые запчасти Mazda CX-5 2.5i | ||
| Наименование | Производитель | Цена, руб. |
| Двигатель | ||
| Масло моторное (тип и объем) | Mazda Original Oil Ultra 5W-30 (5 л) | 128,34 |
| Фильтр масляный | OEM (Mazda) | 26,34 |
| Фильтр воздушный | OEM (Mazda) | 63,90 |
| заменитель | 40,20 | |
| Фильтр воздушный салона | OEM (Mazda) | 53,64 |
| заменитель | 34,80 | |
| Фильтр топливный тонкой очистки | OEM (Mazda) | 245,76 |
| Фильтр топливный грубой очистки | OEM (Mazda) | 54,12 |
| Охлаждающая жидкость (антифриз) | Mazda FL22 (7,5 л) | 108,08 |
| Свеча зажигания (1 шт.) | OEM (Mazda) | 64,98 |
| Ремень вспомогательных агрегатов (генератора) | OEM (Mazda) | 49,38 |
| Ремень вспомогательных агрегатов (насоса системы охлаждения) | OEM (Mazda) | 26,94 |
| Индивидуальная катушка зажигания ДВС | Mitsubishi | 271,98 |
| Передняя подвеска | ||
| Рычаг подвески в сборе | Mazda | 632,40 |
| Втулка стабилизатора (1 шт.) | Mazda | 55,74 |
| Стойка стабилизатора | Mazda | 70,56 |
| Передний сайлент-блок рычага | Mazda | 64,08 |
| Задняя подвеска | ||
| Тяга стабилизатора | Маzda | 151,62 |
| Втулка стабилизатора (1 шт.) | Маzda | 33,12 |
| Рычаг поперечный нижний передний | Mazda | 479,46 |
| Рычаг поперечный нижний задний | Mazda | 390,30 |
| Нижний продольный рычаг | Mazda | 353,58 |
| Тормозная система | ||
| Тормозные колодки передние | Mazda | 229,80 |
| заменитель | 120,00 | |
| Тормозные колодки задние | Mazda | 200,64 |
| Тормозная жидкость | Comma DOT-4 (1 л) | 17,94 |
| АКП | ||
| Жидкость гидравлическая ATF (4 л) | Mazda Original Oil ATF-FZ | 44,40 (за 1 л) |
| Задняя главная передача с электронно-управляемой муфтой | ||
| Гидравлическая жидкость для муфты | - | |
| Масло для раздаточной коробки и заднего редуктора с вязкостью по SAE 80W-90 | - | 19,08 (за 1 л) |
| ТАБЛИЦА ТЕХНИЧЕСКИХ ДАННЫХ | |
| Mazda CX-5 2.5i | |
| ДВИГАТЕЛЬ | |
| Тип | бензиновый |
| Число и расположение цилиндров | 4, рядное |
| Рабочий объем, куб.см | 2488 |
| Мощность, кВт при об/мин | 143/6000 |
| Макс. крутящий момент, Нм при об/мин | 257/4000 |
| ТРАНСМИССИЯ | |
| Привод | полный подключаемый |
| Тип коробки передач, количество ступеней | автоматическая, 6 |
| ПОДВЕСКА, ТИП | |
| Передняя | независимая McPherson |
| Задняя | независимая многорычажная |
| ТОРМОЗНАЯ СИСТЕМА | |
| Передние тормоза | дисковые вентилируемые |
| Задние тормоза | дисковые |
| ДИНАМИКА | |
| Разгон до 100 км/ч, с | 9,0 |
| Макс. скорость, км/ч | 195 |
| ЭКОНОМИЧНОСТЬ | |
| Расход топлива в загородном цикле, л/100 км | 6,1 |
| В городском цикле, л/100 км | 9,7 |
| В смешанном цикле, л/100 км | 7,4 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Длина/ширина/высота, мм | 4550/1840/1675 |
| Колесная база, мм | 2700 |
| ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ | |
| Объем багажника, л | 442 |
| Емкость топливного бака, л | 58 |
| МАССА | |
| Масса снаряженная, кг | 1658 |
| Масса полная, кг | 2106 |
