Чуть позже, чтобы ускорить охлаждение и обойтись относительно небольшим количеством воды, радиатор стали продувать с помощью вентилятора, постоянно вращающегося, пока двигатель работал. Еще эффективнее справляться с обязанностями защиты от перегрева система охлаждения начала, когда круговорот воды в моторе был ускорен с помощью водяного насоса.

В недостатках подобных систем охлаждения были долгий предварительный прогрев двигателя до рабочей температуры и невысокая ее величина при низких температурах окружающей среды. Плохо это тем, что в непрогретом моторе ухудшается смесеобразование, а моторное масло остается излишне вязким. Отсюда потери мощности и перерасход топлива. Кроме того, поскольку в холодном двигателе топливо не только неважно испарялось, но, испарившись, норовило вновь стать конденсатом, его капельки разжижали и смывали масло, из-за чего силовой агрегат быстрее изнашивался.

Результатом борьбы с недостатками стало появление в системе охлаждения вместо одного круга циркуляции двух - большого и малого. По малому кругу, по сути, включающему только рубашку охлаждения двигателя, непосредственно в которую передается тепло от наиболее нагретых частей мотора, жидкость циркулирует после запуска. Это позволяет ей быстро достигнуть желаемой температуры, а двигателю - столь же быстро прогреться, что сводит к минимуму проблемы работы в холодном состоянии.

В движение по большому кругу, или, говоря проще, через радиатор, жидкость отправляется, только когда возникает угроза перегрева. Далее остается лишь регулировать интенсивность циркуляции жидкости через радиатор вплоть до полного отключения большого круга, если температура чересчур снизится.

Достигается такая работа системы охлаждения, а с ней - автоматическое поддержание самого выгодного температурного режима работы двигателя благодаря термостату.

Это он подобно стрелочнику выбирает путь, по которому водяной насос в зависимости от температуры будет гнать охлаждающую жидкость, а автоматизм в действии термостата обеспечивается за счет использования в его конструкции элемента, содержащего наполнитель, объем которого сильно изменяется при нагреве и охлаждении.

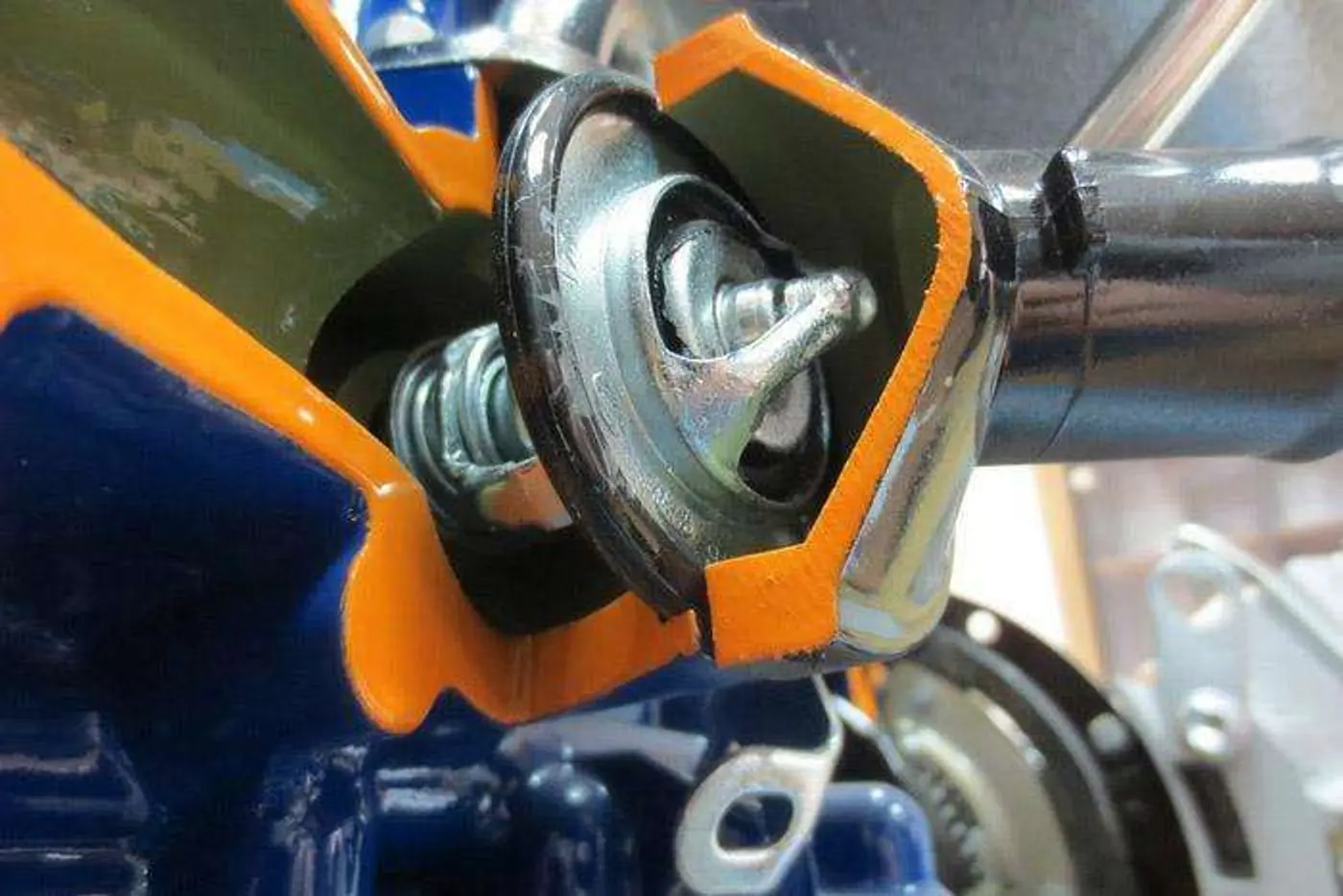

Наполнители могут быть жидкими и твердыми, однако широко применявшиеся ранее термостаты с жидким наполнителем оказались не слишком долговечными. В конечном итоге это привело к повсеместному переходу на термостаты с твердым наполнителем. В них наполнитель при нагреве плавится и расширяется, воздействуя на шток клапана термостата. Клапан открывается и пропускает жидкость в большой круг циркуляции.

Температуру, при которой это происходит, можно увидеть на тарелке клапана термостата. Когда температура становится ниже указанной, наполнитель из жидкого состояния вновь становится твердым, а его объем уменьшается, при этом клапан под действием возвратной пружины перекрывает проход жидкости в радиатор. Так будет продолжаться, пока жидкость, циркулируя по малому кругу, не нагреется до нужной температуры и, омывая по пути рабочий элемент термостата, не вынудит наполнитель опять плавиться и расширяться.

Недостатком термостатов с одним клапаном является нечеткость в перенаправлении потока жидкости с большого круга на малый и наоборот. Дело в гидравлическом сопротивлении, которое создается радиатором. Работы по уменьшению размеров радиаторов при сохранении их эффективности привели к увеличению гидравлического сопротивления, из-за чего жидкость даже после открытия большого круга стремилась циркулировать по пути наименьшего сопротивления, коим являлся малый круг.

Борьба с этой проблемой привела к появлению двухклапанных термостатов. В них, когда основной клапан открывает пропуск в большой круг циркуляции, малый круг запирается дополнительным клапаном.

Однако сколько клапанов к термостату ни приделывай, существовал еще один недостаток, с которым долгое время приходилось мириться по причине отсутствия способа с ним бороться. Термостат обеспечивал необходимый температурный режим при любых атмосферных условиях, что было хорошо, и любой нагрузке двигателя, а вот это и было плохо, ибо то, что являлось оптимальным при одной нагрузке, переставало быть таковым при ее изменении.

Например, для уменьшения расхода топлива и снижения токсичности выхлопных газов во время работы двигателя на частичных нагрузках желательно, чтобы температура охлаждающей жидкости была максимально возможной. При небольших нагрузках она и вовсе должна балансировать на грани закипания жидкости, что для современных систем охлаждения, работающих с избыточным внутренним давлением, составляет примерно 105-110°С.

Однако при работе мотора в таком температурном режиме воздух, поступающий в цилиндры, нагревается и расширяется, что ведет к уменьшению наполнения им цилиндров. Мало воздуха - не сожжешь много топлива, а это потеря мощности, которая требуется во время работы двигателя с полной нагрузкой или близкой к ней. Поэтому для таких нагрузочных режимов температура охлаждающей жидкости не должна быть выше 85-95°С.

Никакой термостат, подчиняющийся фазовым превращениям наполнителя из твердого тела в жидкость и обратно, не в состоянии оптимизировать температуру охлаждающей жидкости согласно потребностям нагрузочных режимов. Ситуация казалась тупиковой, пока в связи с развитием электроники чью-то светлую голову не посетила идея добавить к стандартному алгоритму действия термостата электронное управление.

Для этого в рабочий элемент термостата помимо наполнителя поместили нагревательный резистор. Сам термостат настроили на срабатывание при существенно более высоких температурах, чем открывается клапан большого круга в обычных термостатах. Это позволило поддерживать температуру охлаждающей жидкости вблизи 110°С, пока двигатель работает с частичной нагрузкой. Однако как только от мотора требуется полная отдача, на резистор подается ток. Далее начинается то, что происходит в обычных термостатах из-за нагрева охлаждающей жидкостью, но теперь источником тепла является не она, а нагревательное сопротивление. Командует работой сопротивления блок управления двигателем согласно предусмотренной в нем программе оптимизации температуры охлаждающей жидкости.

Хороша идея? В этом не было бы никаких сомнений, если бы помимо лицевой стороны у любой медали не существовала еще и обратная. Любое усложнение конструкции, каким бы интересным оно ни выглядело с технической точки зрения, ведет к потере надежности.

Взять, к примеру, двухклапанный термостат. Если одноклапанный термостат выходит из строя в открытом состоянии, двигатель будет долго прогреваться, его температура при движении автомобиля понижается, из печки дует холодным воздухом, увеличивается расход топлива, но ничего более серьезного с мотором не произойдет. Однако подобная неисправность двухклапанного термостата может привести к перегреву двигателя. Это кажется немыслимым, но в практике такие случаи наблюдались.

Ничего удивительного в этом нет. Принцип работы одноклапанного термостата по умолчанию предполагает, что после открытия клапана какая-то часть жидкости все равно будет продолжать циркулировать по малому кругу, но работа двухклапанного термостата такое исключает априори. На это рассчитывают при конструировании, однако неисправности вносят свои коррективы в расчеты разработчиков двигателей.

Какие коррективы внесло электронное управление? Очевидно, что к причинам, вызывавшим выход из строя термостатов с традиционным устройством, добавились новые, связанные с наличием резистора, его проводки и ее контактных соединений, способных окисляться, а также дополнительных уплотнений, которые рано или поздно уплотнять перестают.

Сколько топлива позволяет экономить электронное управление и насколько чище оно делает выхлоп, знают, наверное, только разработчики - в доступных источниках информации конкретные цифры найти не удалось. Зато из каталогов запчастей нетрудно выяснить, как усложнение конструкции сказалось на стоимости устранения неисправности. Если раньше для покупки неплохого неоригинального термостата для большинства распространенных в Беларуси автомобилей было достаточно изыскать 9-15 у.е., то термостат с электронным управлением обойдется не меньше 60-80 у.е.

Появились также внешние причины, например, отказы датчиков, информация которых используется для электронного управления термостатом. Это в свою очередь изменило подход к поиску неисправности. Раньше бывалые автомобилисты оценивали работоспособность термостата на ощупь, по тому, как нагреваются шланги подвода и отвода жидкости от радиатора. Теперь насторожить может только работа вентилятора, когда для нее нет оснований (двигатель холодный, кондиционер выключен), что означает переход в аварийный режим. Но чтобы понять, в какую сторону копать, чтобы выйти на конкретного виновника, без компьютерной диагностики обойтись проблематично.

Наконец, сами двигатели стали «горячими». Для них малейшие неполадки в системе охлаждения, на которые моторы с обычными термостатами не реагировали либо реагировали с минимальными последствиями, могут оказаться роковыми. Увеличение количества двигателей, о которых говорится, что они очень чувствительны к перегреву, по всей видимости, и есть главное последствие эволюционных изменений, которые претерпела конструкция термостата.
