Впрочем, на вопросы финансового обеспечения эксплуатации личных транспортных средств отвлекаться не будем. Нас интересует техническая сторона проблемы с мотором Santamo. А она любопытна тем, что источником стука и вибрации в рассматриваемом случае стала система, о которой упоминается настолько редко, что кое-кто из владельцев даже не догадывается, что в двигателях их автомобилей это присутствует.
Поэтому для начала неглубоко копнем теорию. Во время работы двигателя возникают силы инерции от двигающихся возвратно-поступательно поршней, поршневых колец и пальцев, вращающегося коленвала, а также шатунов, участвующих одновременно в возвратно-поступательном и вращательном движении.
Эти силы и моменты от них, кроме того что имеют значительную величину, периодически изменяются по величине и направлению, чем вызывают нежелательную вибрацию двигателя. Для устранения негативного влияния вибраций силы инерции уравновешивают.
Изо всех возможных способов уравновешивания рассмотрим только тот, который имеет непосредственное отношение к случившемуся в двигателе Santamo, а именно - к уравновешиванию с помощью балансирных валов.

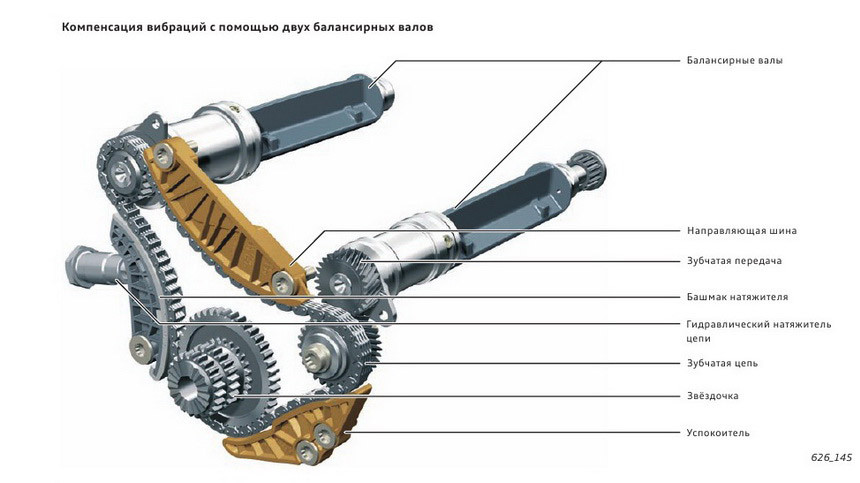

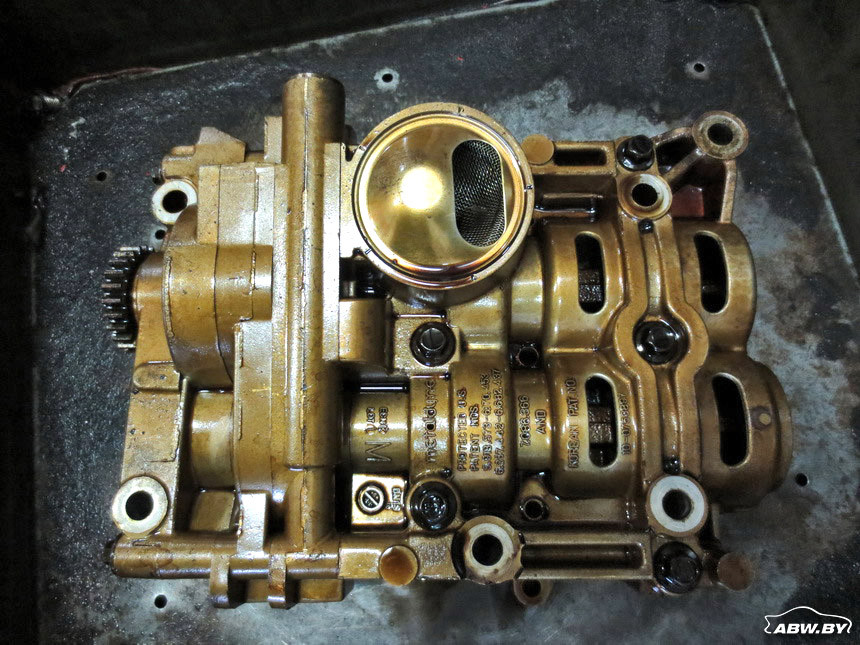

Балансирные валы могут устанавливаться непосредственно в блоке цилиндров либо идти в составе отдельного узла, который крепится к блоку цилиндров.
Однако независимо от исполнения системы уравновешивания, количества валов и типа их привода принцип действия всегда один.
Благодаря тому, что из-за формы балансирного вала или наличия противовесов его масса смещена в сторону от продольной оси, при вращении вала также возникает сила инерции. Если она равна по величине и противоположна по направлению силам, которые требуется уравновесить, достигается эффект компенсации инерции от движущихся деталей кривошипно-шатунного механизма, чем и пользуются разработчики силовых агрегатов.

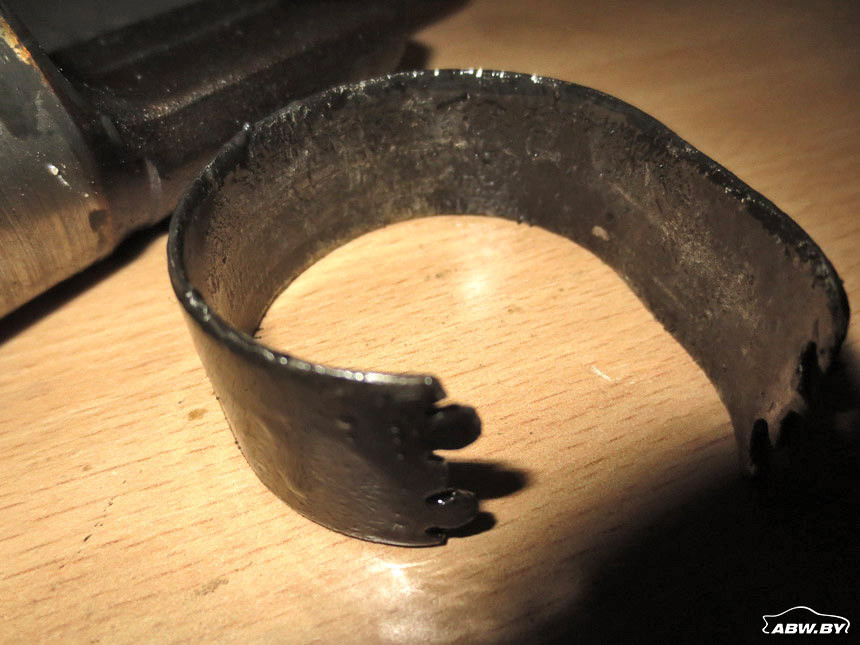

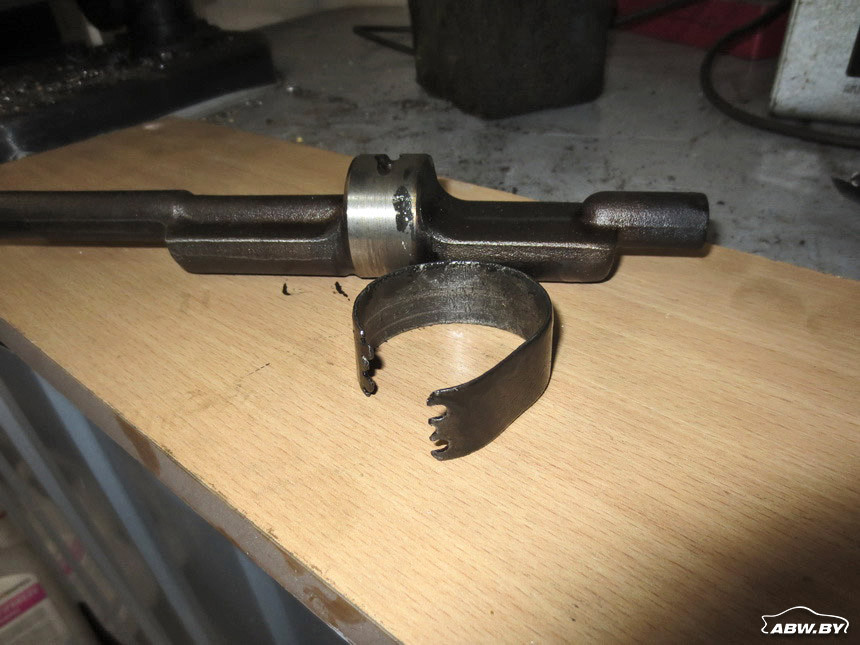

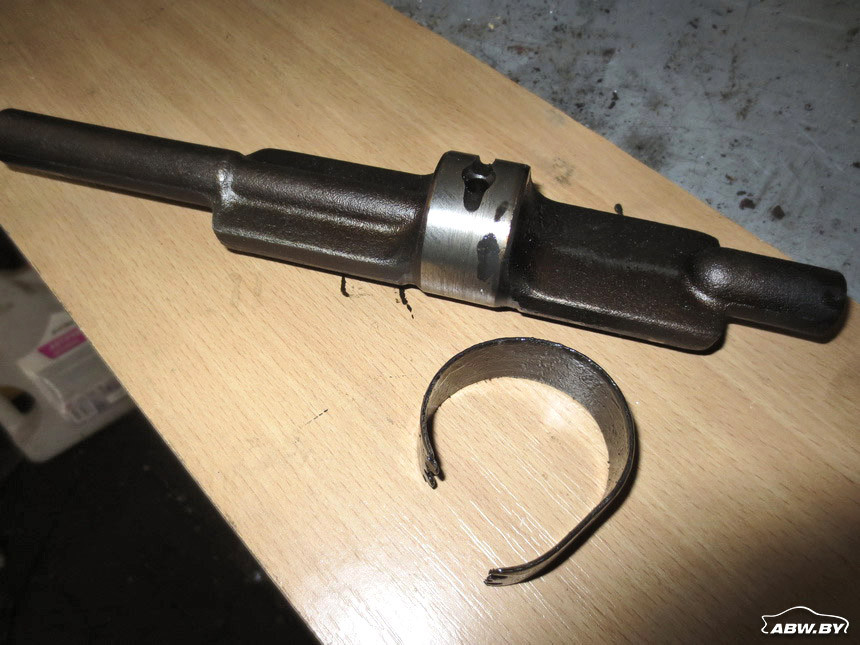

Теперь от теории перейдем к практике. Когда, по словам владельца, стук в двигателе стал просто невыносим, машину все-таки загнали на СТО. После того как с мотора сняли масляный поддон, в нем был обнаружен предмет, в котором ремонтники без труда опознали втулку подшипника скольжения балансирного вала.

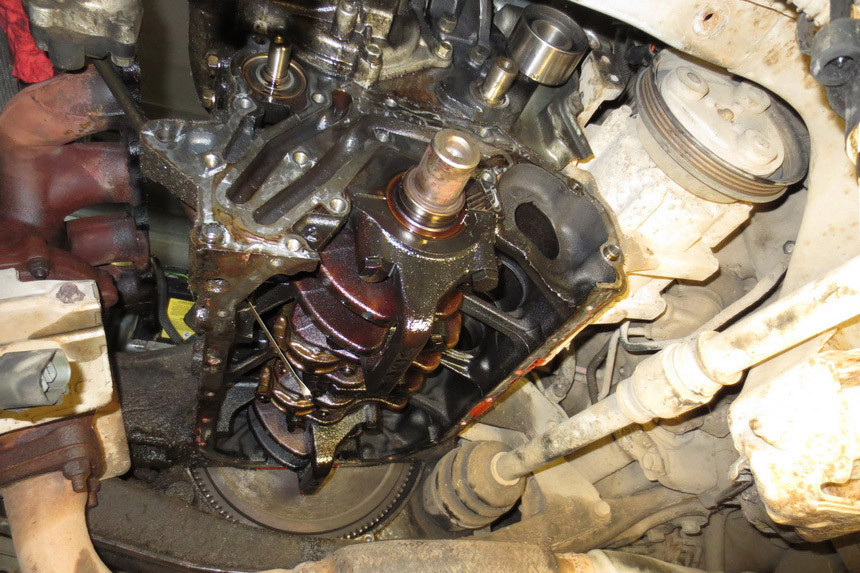

Чтобы извлечь сам вал, пришлось продолжить разборку двигателя и демонтировать масляный насос, с которым вал связан и от которого не только приводится, но и по каналу, выполненному внутри вала, получает смазку под давлением для своей опоры с подшипником скольжения.

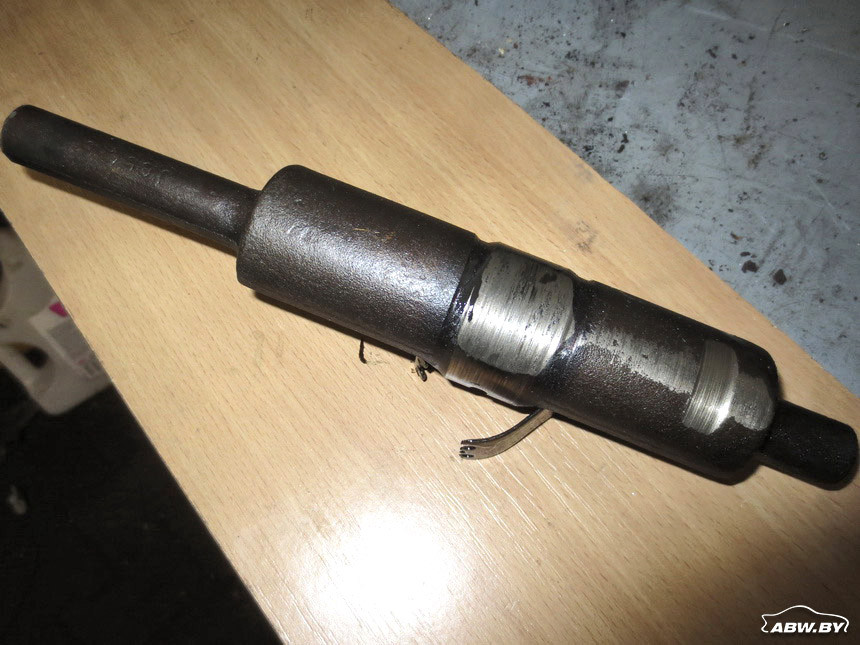

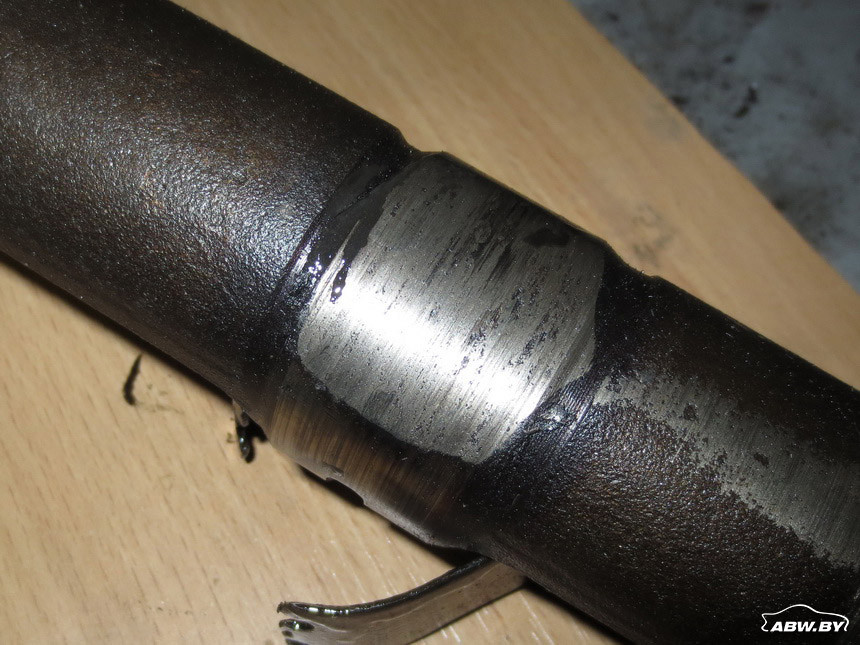

Дальнейшая инспекция показала наличие на опорной шейке балансирного вала задира и выработки, которая, по всей видимости, появилась после того, как вкладыш подшипника выпал в поддон.

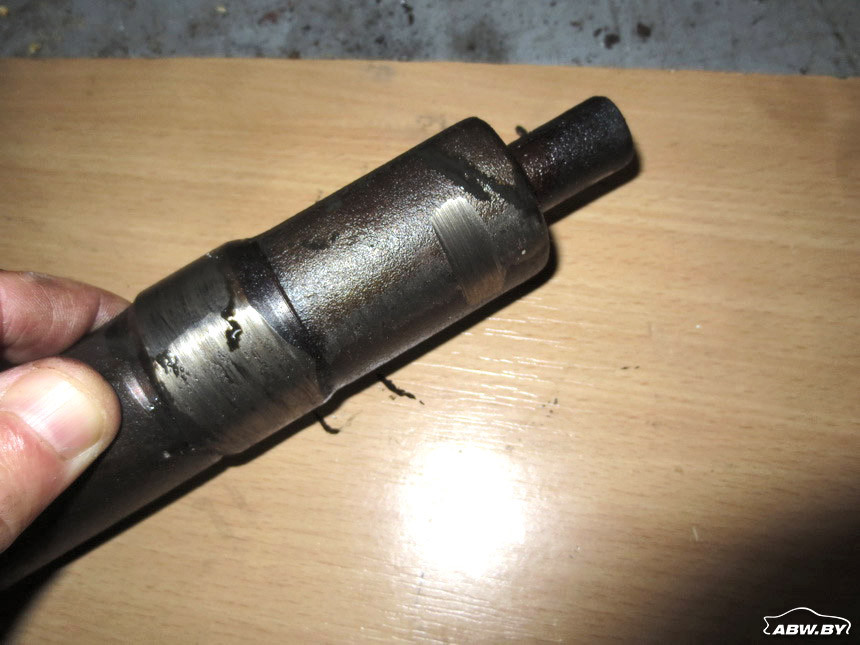

Кроме того, на теле вала была обнаружена выемка, будто выточенная каким-то резцом.
Где находится этот "резец", тоже не осталось тайной. Вал, после того как из его опоры выпала втулка, стал задевать за блок цилиндров.
Однако это, скорее всего, произошло не сразу, а после того как вал, лишившись опорной втулки, разбил опору и получил достаточную свободу, чтобы начать доставать блок цилиндров. И разбитая опора балансирного вала оказалась самой неприятной из всех находок.
Такое развитие событий вновь, хочешь или не хочешь, возвращает нас к финансовому вопросу. Балансирный вал и его втулку можно купить - запчасти эти сравнительно недороги. А вот опора выполнена в блоке, что означало необходимость его замены и сулило совсем другие денежные затраты на ремонт.

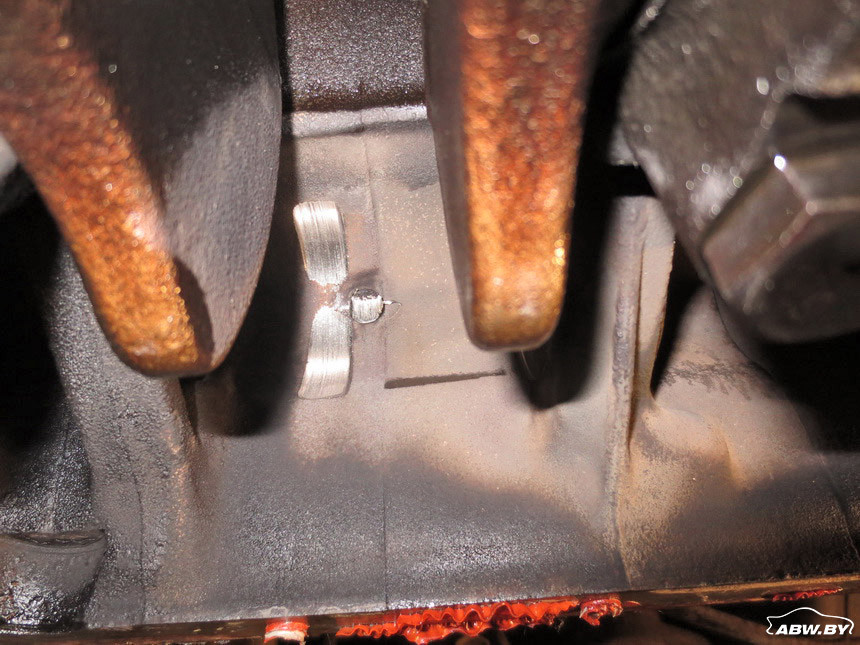

Народная мудрость гласит, что любой стук рано или поздно вылезет наружу. В рассматриваемом случае этого не произошло, хотя, судя по следам, оставшимся на внутренней поверхности блока цилиндров, балансирным валом подобная попытка была сделана, но до конца не доведена.
У владельца не хватило терпения продолжить ездить с шумом, заставляющим прохожих оглядываться на проехавший мимо автомобиль, однако в силе осталась другая любимая поговорка ремонтников: стук - это к деньгам. У кого-то их станет меньше, а у кого-то соответственно прибавится.
Сергей БОЯРСКИХ
Фото автора и из открытых источников
