Дело техники. Понаставили тут, или Зачем нужны заслонки на впуске и почему от них стремятся избавиться?

Страх оказаться на месте владельцев, успевших финансово пострадать от подобной оказии, подталкивает других удалить заслонки, пока не поздно. Однако заслонки на впуске - элементы конструкции, а в ней ничто не может быть лишним.

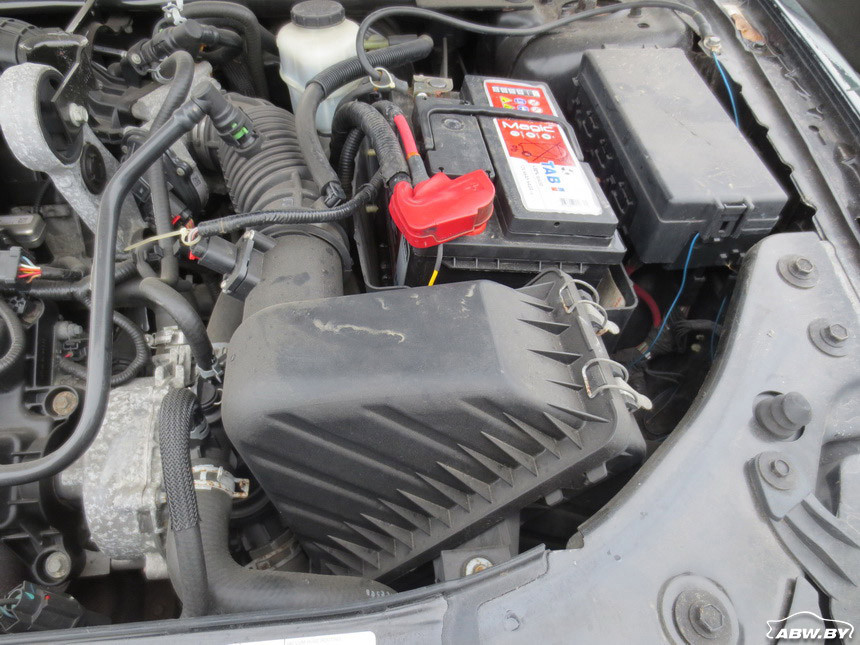

Перед тем как попасть в цилиндр, воздух проходит через фильтр, каналы, отверстия и устройства, составляющие систему впуска. Все, что встречается по пути, оказывает сопротивление движению воздушного потока.

Где сопротивление - там потери, из-за которых ухудшается наполнение цилиндра свежим зарядом. В конечном итоге это негативно отражается на мощности. Чего ждут, например, когда ставят фильтры нулевого сопротивления? Разумеется, того, что отражено в их названии.

При таком раскладе возникает другой вопрос: в чем смысл установки на пути воздуха после фильтра других преград? Самая известная из них - дроссельная заслонка, но с ней хотя бы все понятно. Она управляет количеством воздуха, предназначенного для участия в сгорании топлива.

Однако помимо дросселя впускной коллектор в зависимости от варианта двигателя может оборудоваться заслонками, изменяющими его геометрию, а также вихревыми заслонками, которые как раз чаще всего и являются главными фигурантами в делах о посторонних предметах, залетевших в цилиндр. Они-то зачем?

Вопрос отнюдь не праздный, если учесть количество фирм, предлагающих услуги по удалению заслонок из впускного тракта, а также численность владельцев, отрапортовавших в интернете, как они избавились от напасти, и еще большее число желающих пойти по этой же дорожке, но пока колеблющихся в связи с возможными отрицательными последствиями такого шага.

Как ни странно это может прозвучать в свете сказанного выше, но заслонки, предназначенные для изменения геометрии впускного коллектора, как раз и должны не только компенсировать аэродинамические потери на впуске, но и увеличивать мощность мотора за счет улучшения наполнения цилиндров.

Дело в том, что в атмосферных двигателях из-за того, что впускные клапаны открываются и закрываются в определенные моменты времени, воздух во впускном коллекторе перемещается волнами, представляющими собой чередование зон с разряжением и повышенным давлением. Если подгадать, чтобы к моменту открытия клапана напротив него оказался воздушный "сгусток", можно добиться, что в цилиндр попадет больше воздуха. А раз появился дополнительный воздух, можно смело добавлять топливо и рассчитывать на увеличение мощности. В различных источниках этот эффект называют акустическим, резонансным, инерционным или газодинамическим наддувом.

Определяющими параметрами для частоты пульсаций давления в воздушном потоке являются размеры впускного коллектора и число оборотов коленчатого вала. Рассчитать размеры нетрудно, но скоростные режимы работы мотора создают проблемы.

Чем выше обороты коленчатого вала, тем короче в воздушном потоке расстояние между зонами с повышенным давлением. Это означает, что коллектор с единожды настроенными размерами позволяет добиться прироста мощности только в строго определенных режимах работы силового агрегата. При прочих же оборотах такой коллектор в лучшем случае никак не будет влиять на отдаваемую двигателем мощность, а в худшем, когда в момент открытия напротив впускного клапана окажется зона разряжения, способен снизить отдачу силового агрегата.

До появления регулируемых впускных коллекторов применялись впускные системы, рассчитанные на режимы, преимущественно используемые при повседневной езде и соответствующие диапазону частот вращения коленчатого вала, при которых развивается максимальный крутящий момент.

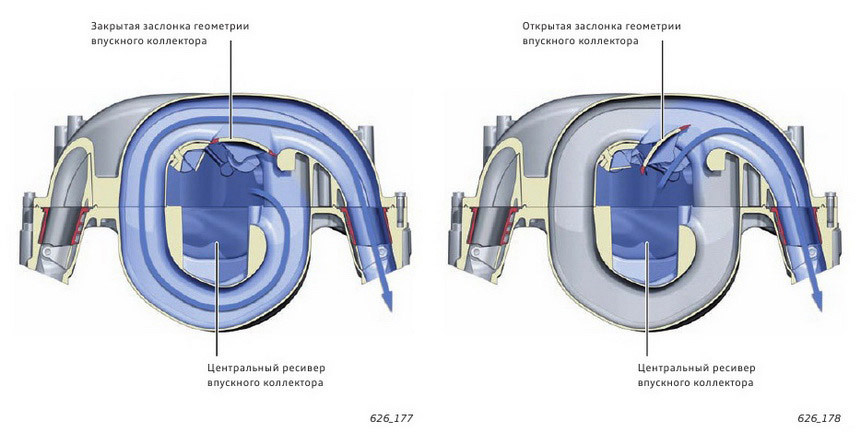

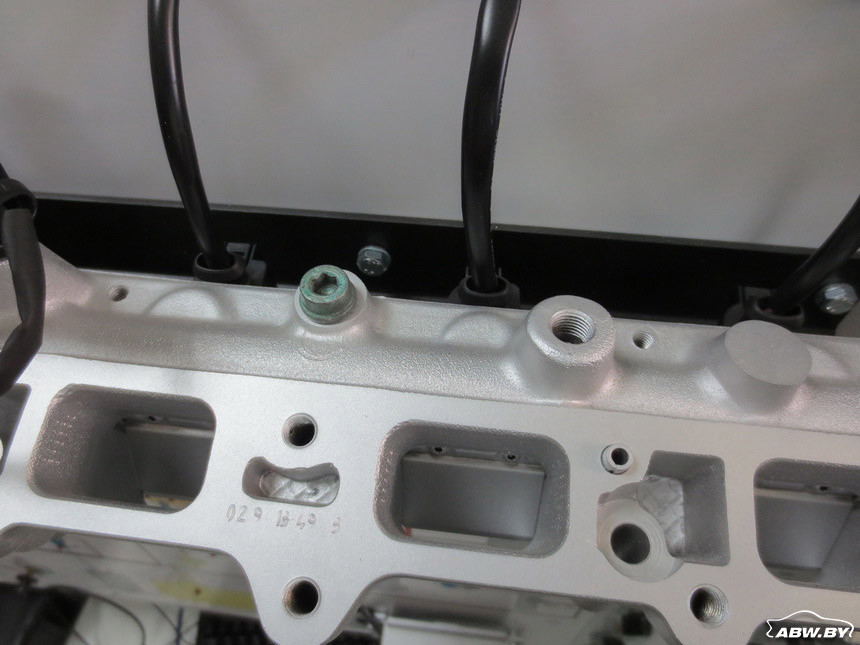

Во впускных коллекторах с изменяемой геометрией все не так. Исполнительный механизм - управляемая электроникой заслонка, положение которой определяет путь воздуха, направляющегося в цилиндры. На низких частотах вращения коленвала этот путь с помощью заслонки удлиняют, на высоких, когда расстояние между пиками воздушных волн сокращается, - делают коротким.

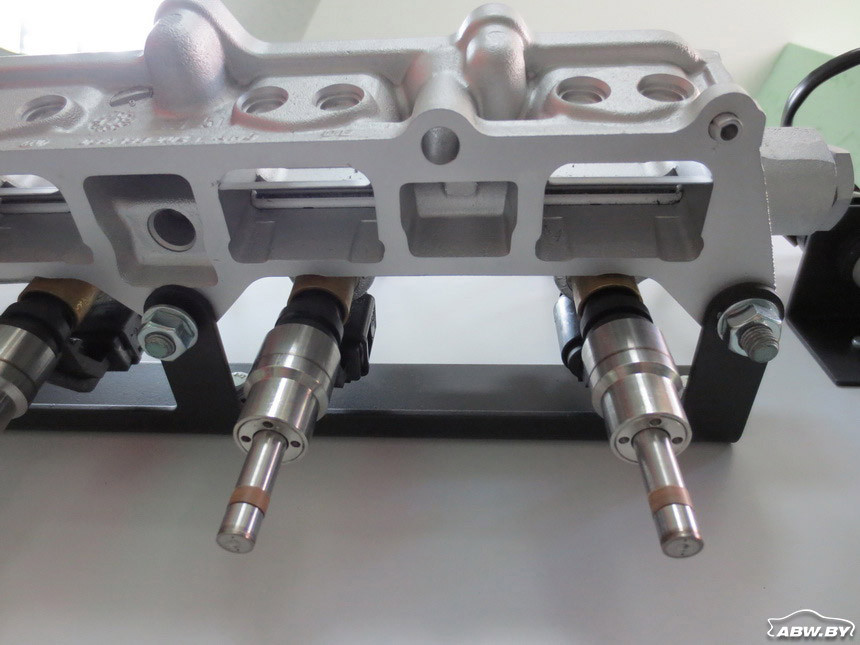

Что касается вихревых заслонок, то без них и вовсе можно было бы спокойно обходиться, если бы в дизелях и современных бензиновых двигателях топливо не впрыскивалось непосредственно в камеру сгорания в конце такта сжатия. Из-за этого на испарение капелек топлива и перемешивание полученных паров с воздухом отводится гораздо меньше времени, чем, например, в бензиновых двигателях с распределенным впрыском во впускной коллектор.

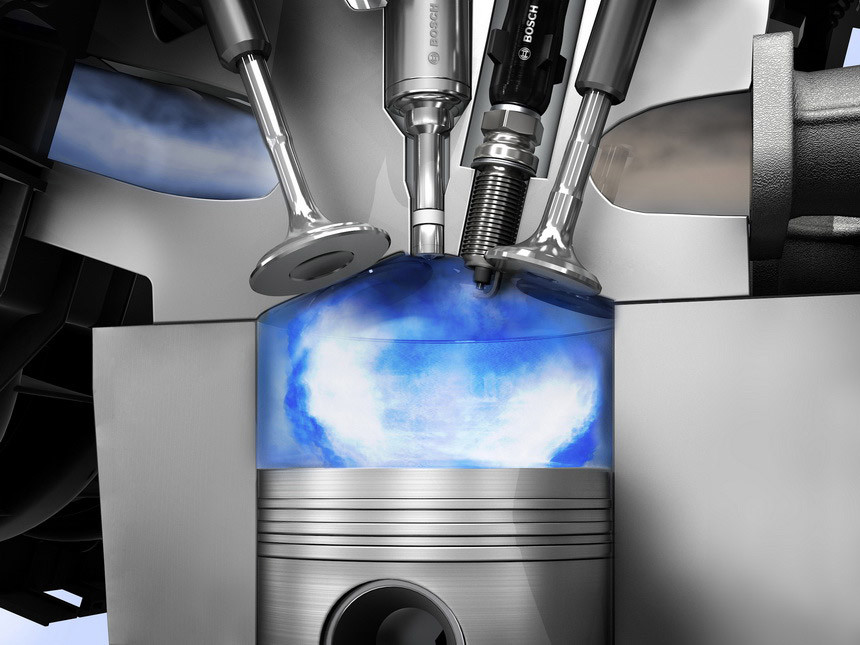

Чтобы в моторах с непосредственным впрыском за короткий промежуток времени получить качественную горючую смесь и тем самым обеспечить полное сгорание топлива, воздух необходимо сильно завихрить. Кроме того, чтобы снизить расход топлива при работе на частичных нагрузках и невысоких оборотах, в бензиновых двигателях с прямым впрыском предусмотрен режим послойного смесеобразования. В его реализации вихревые заслонки также участвуют.

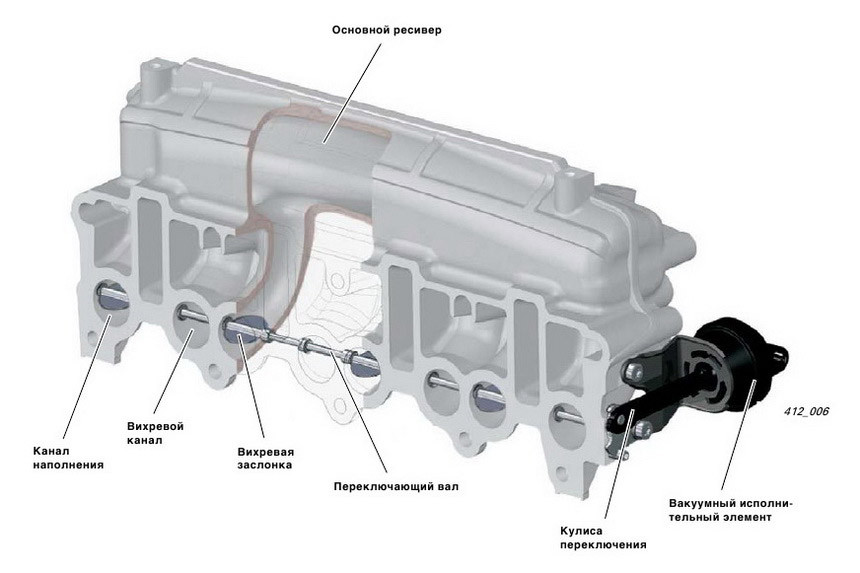

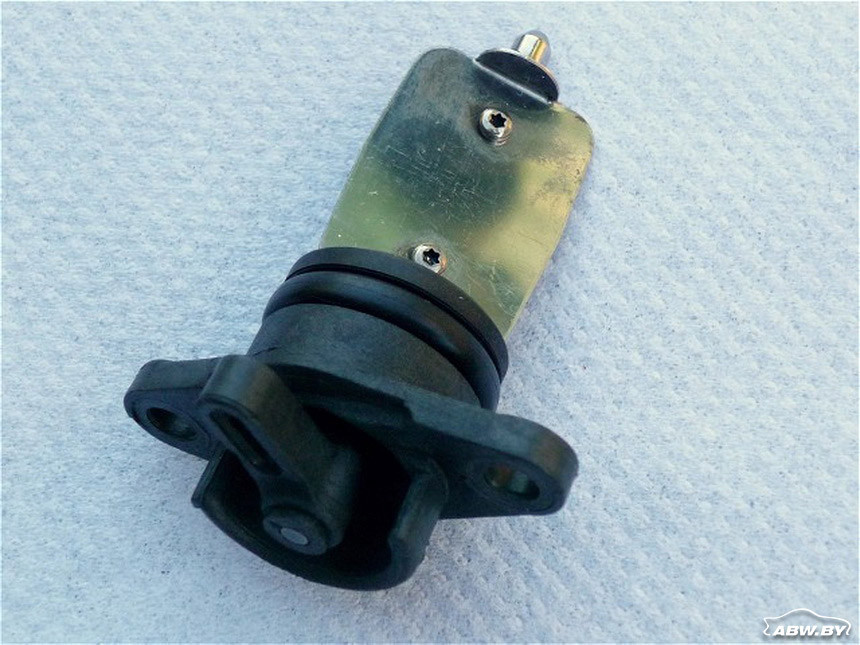

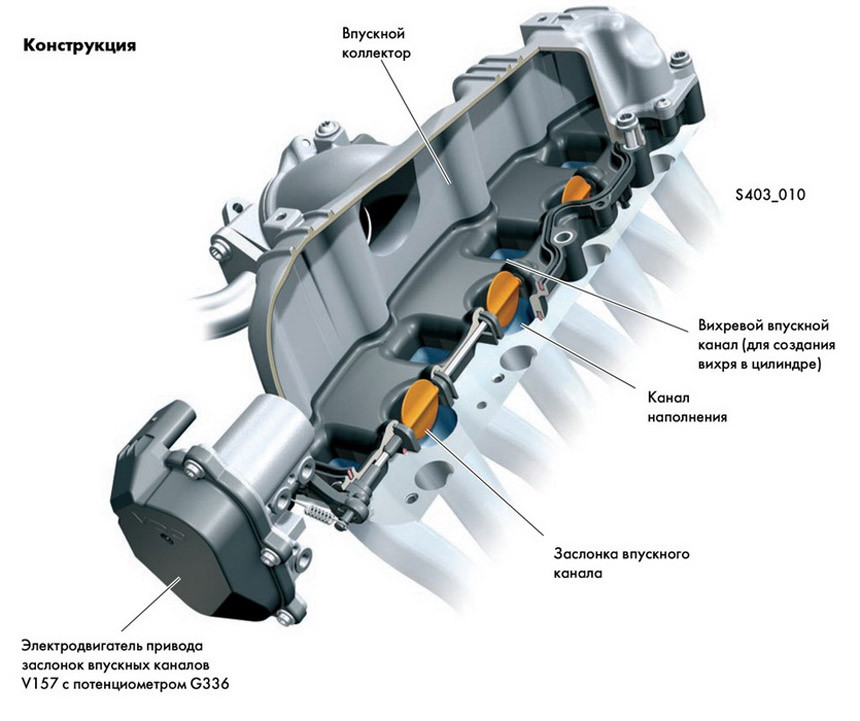

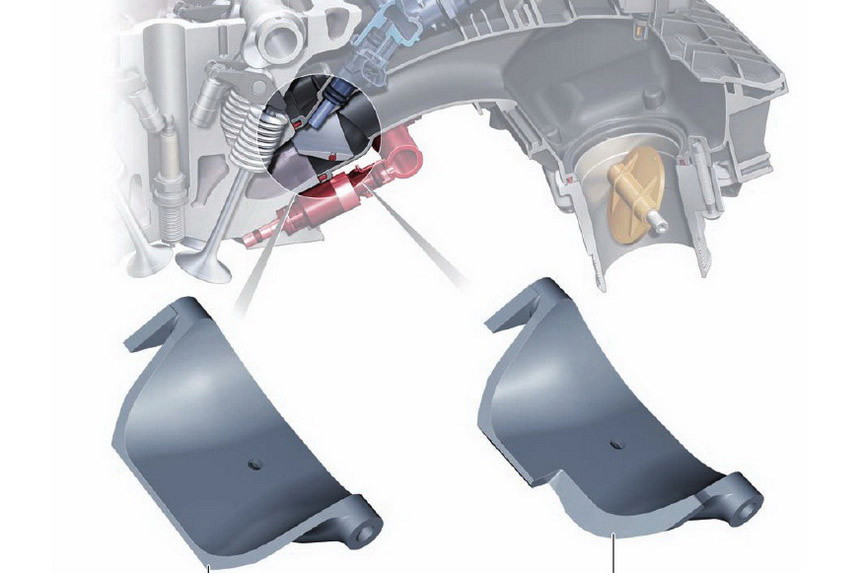

Поэтому бывают они нескольких типов. В одних случаях это горизонтальные перегородки, которые разделяют впускной канал на две части, в других - перегородки имеют фигурную форму, позволяющую асимметрично перекрывать впускной канал и получать требуемое завихрение воздуха. В любом случае положение заслонок определяется режимом работы силового агрегата.

Если не вдаваться дальше в подробности, из сказанного уже вытекает, что заслонки - вещь нужная, а их отключение не может пройти бесследно. Другое дело, что все отлично, пока механизм работает, но когда-нибудь все хорошее заканчивается.

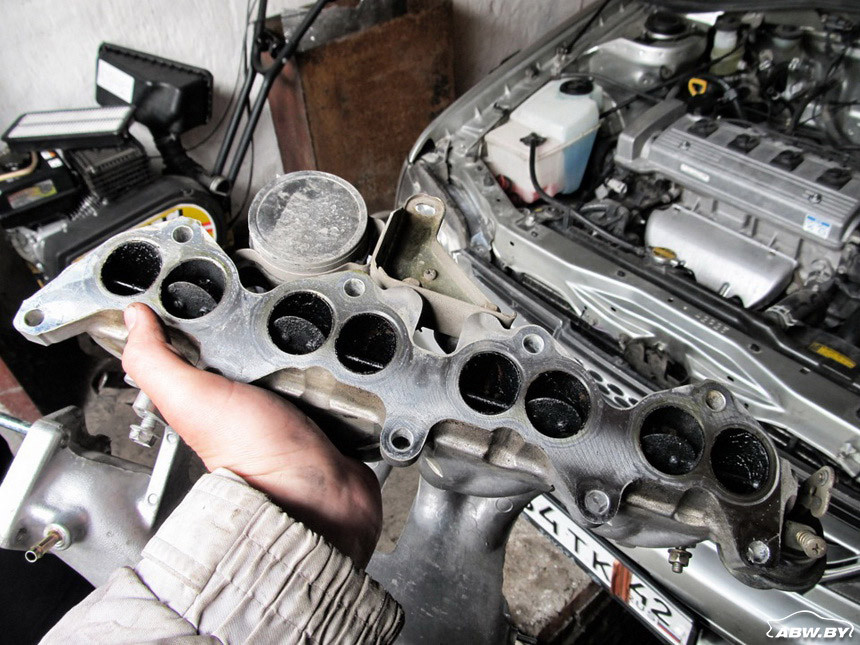

Через какое время и с последствиями какой тяжести напомнят о себе заслонки, во многом зависит от исполнения этих деталей в частности и впускного коллектора в целом. Практика показывает, что наиболее уязвимы варианты из пластика.

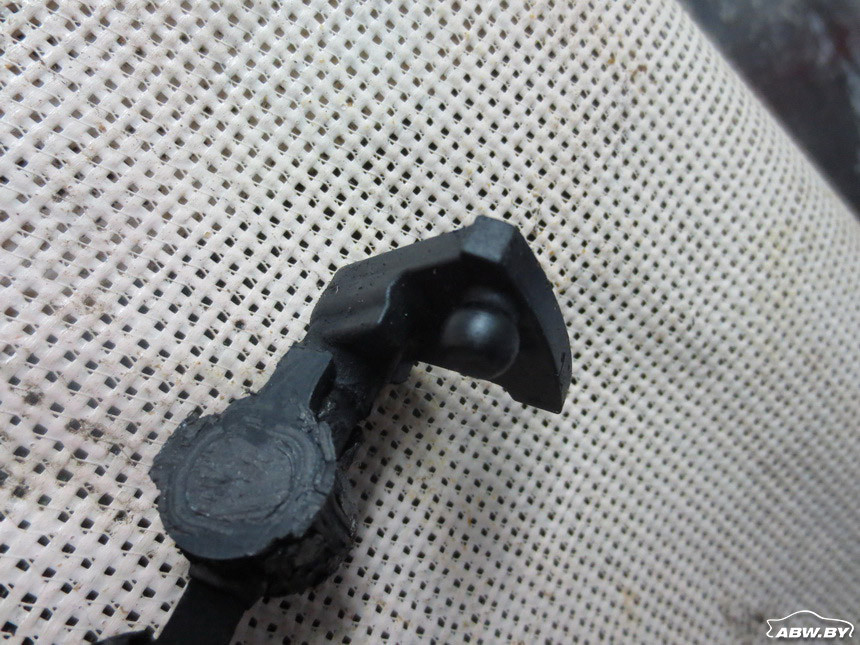

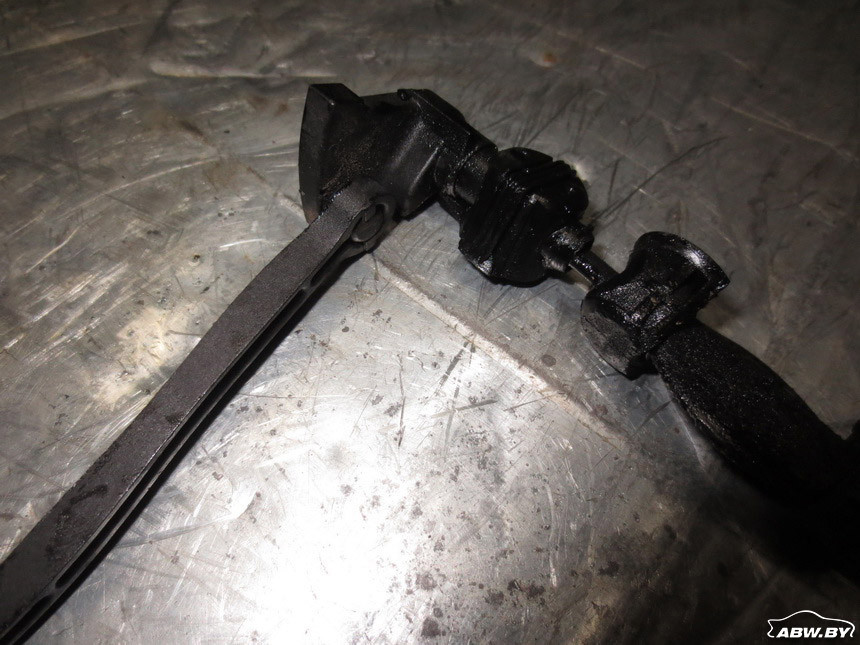

Именно они изнашиваются и разбиваются быстрее всего. По причине увеличившихся люфтов в опорах заслонки начинают работать неправильно, может отсоединиться тяга привода, сломаться другие детали привода, после чего заслонки останавливаются вовсе.

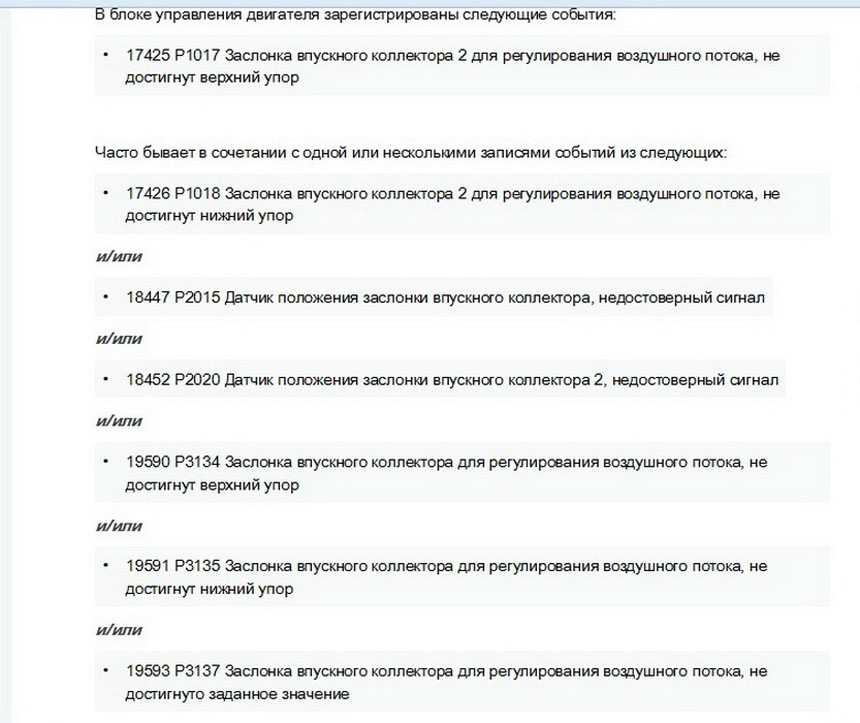

Положение вихревых заслонок и заслонок изменения геометрии впускного коллектора отслеживается блоком управления с помощью датчиков. Информация о текущем положении заслонок используется блоком управления для различных целей, в том числе для регулировки рециркуляции отработавших газов и проведения регенерации сажевого фильтра.

Поэтому некорректная работа заслонок либо неисправность служит сигналом для включения аварийного режима и появления ошибки по двигателю.

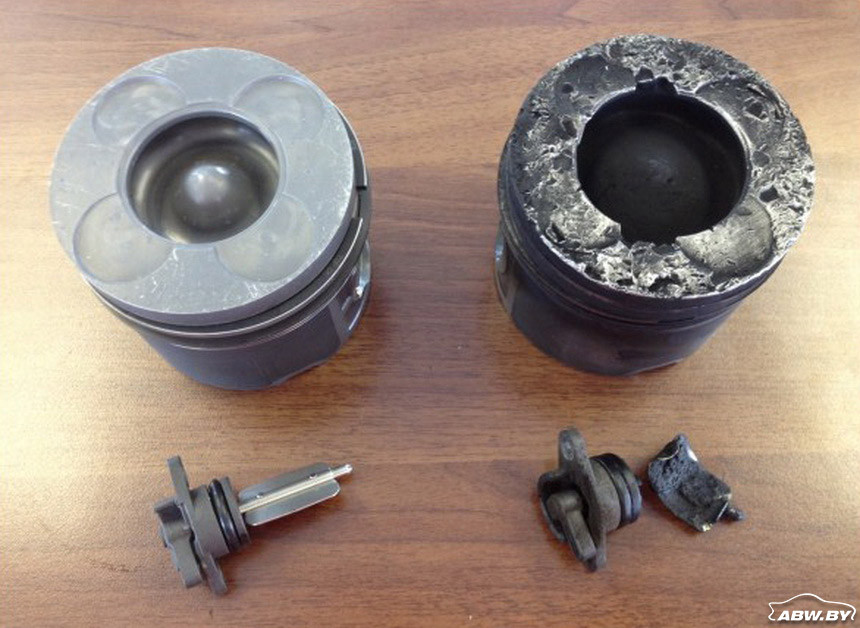

Впрочем, дожидаться загорания Check engine не стоит. По наихудшему из сценариев события будут развиваться в случаях самопроизвольного откручивание крепежа заслонки к оси, выпадения оси и опорных втулок из коллектора, обрыва заслонки и последующего засасывания этих деталей в цилиндр.

В некоторых моделях автомобилей предупредительным сигналом служит появление постукивания или цоканья во впускном коллекторе. Грядущие последствия могут быть слишком серьезными, чтобы оставлять предупреждение без внимания.

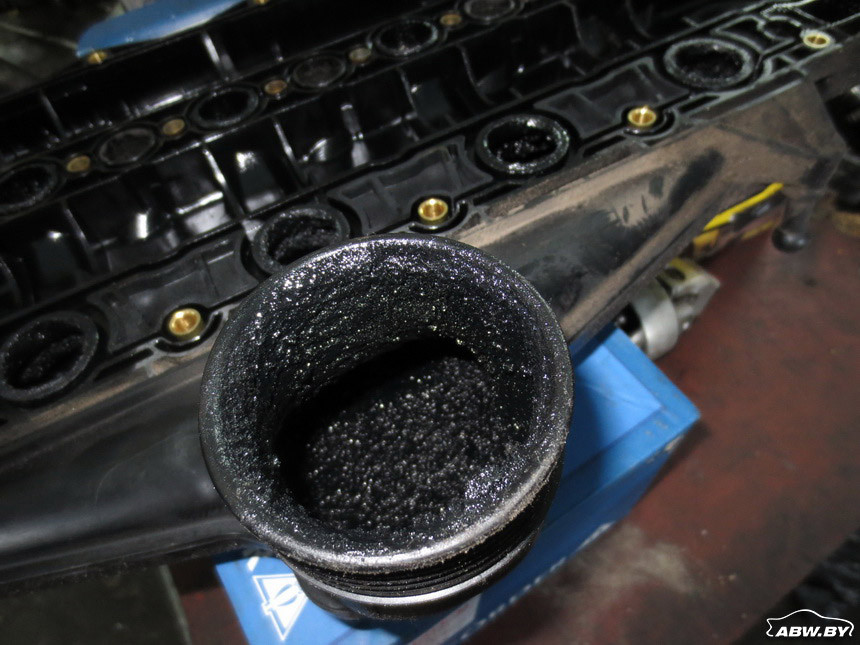

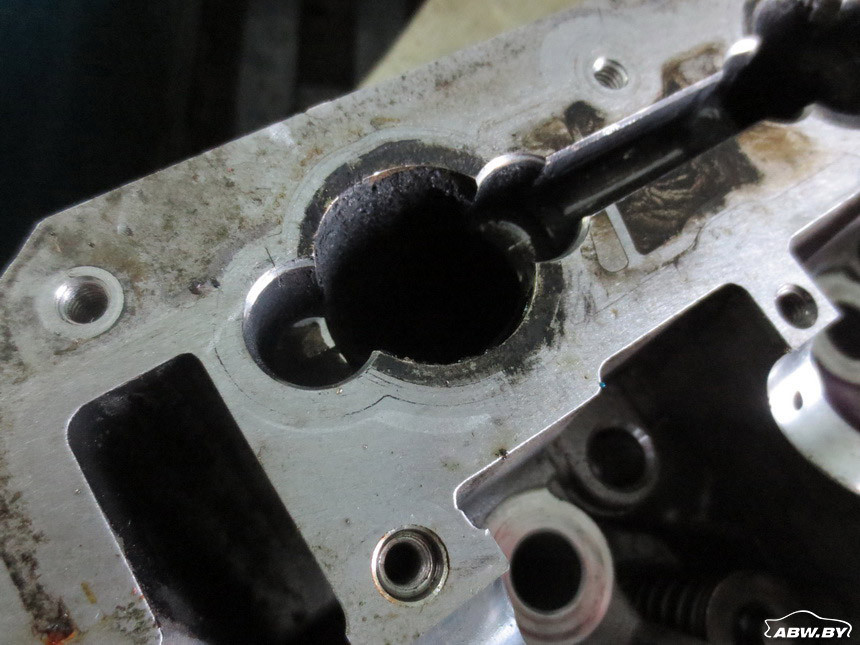

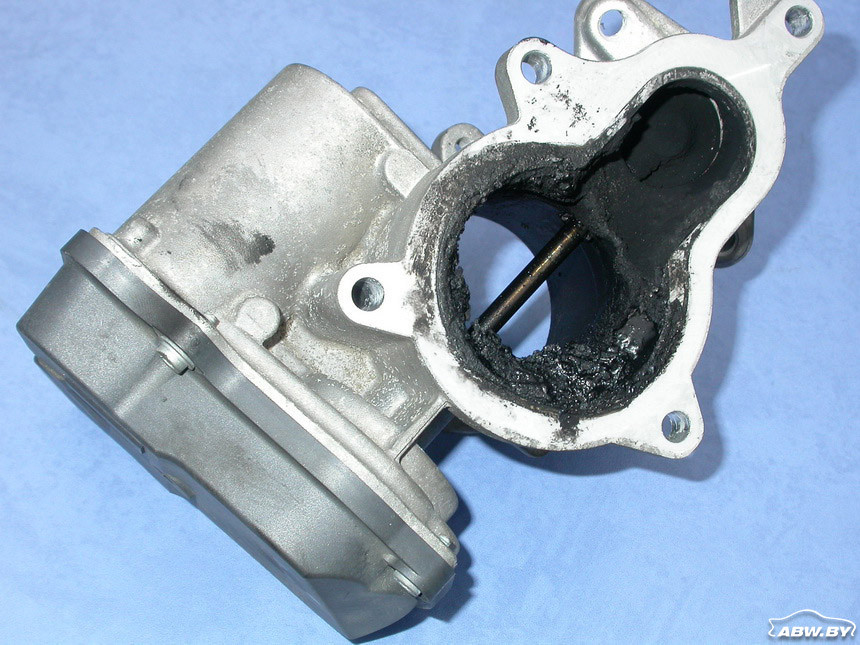

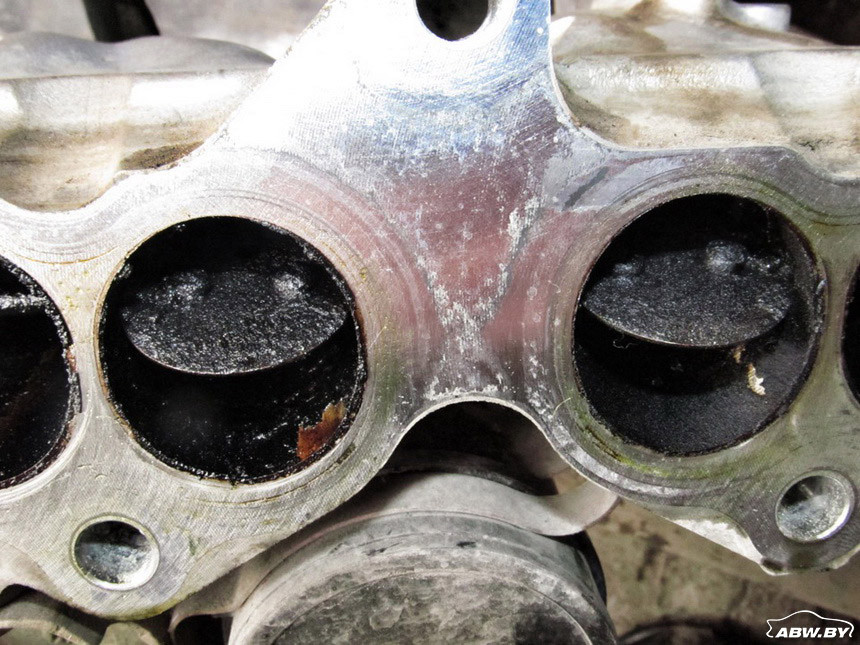

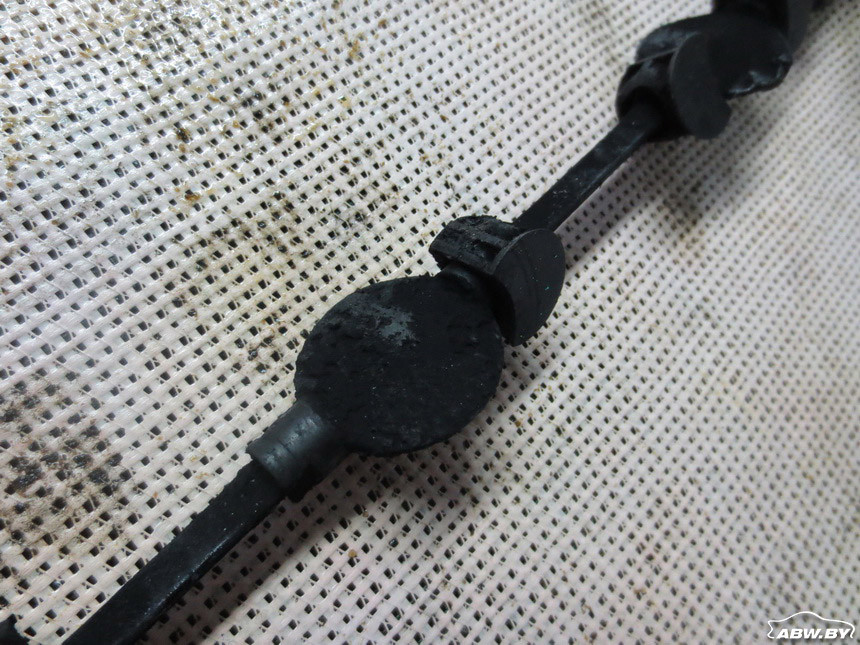

Обрастание сажей и нагаром - другая проблема, приводящая к затруднениям в перемещении и неправильной работе заслонок. Результат в запущенных случаях - опять-таки сигнал Check engine.

Винят в этой проблеме системы рециркуляции отработавших газов и вентиляции картера.

Надо, однако, понимать, что эти системы являются лишь проводниками масляного тумана, частичек сажи и нагара, но их количество в отработавших и картерных газах, поступающих во впускной коллектор, зависит от технического состояния двигателя. Чем оно хуже, тем быстрее заслонки будут обрастать сажей и нагаром.

Конторы, предлагающие услуги по физическому и программному удалению заслонок во впускном коллекторе, обещают, что обратившийся к ним клиент получит полностью работоспособный мотор, но предупреждают, что мощность может снизиться, и рекомендуют компенсировать потери с помощью чип-тюнинга. О том, что из-за некачественного смесеобразования и связанной с этим неполноты сгорания топлива увеличивается дымность выхлопных газов и содержание в них токсичных компонентов, обычно умалчивается.

Кому интересна экология, если правильное решение вопроса предполагает не удаление заслонок, а замену коллектора, стоимость которого в запчастях выражается трехзначным числом в американской валюте? Хорошо хоть, что далеко не во всех моторах заслонки представляют собой реальную угрозу двигателю, из-за чего их отключение и удаление не имеют такого же массового характера, как в случае с катализаторами, сажевыми фильтрами, клапанами EGR.

Сергей БОЯРСКИХ
Фото автора и из открытых источников
