Ремонт или замена? Как из-за простой проблемы можно "приговорить" целый блок управления

С другой стороны, сложность электроники растет, и чем она выше, тем больше вопросов возникает к экономической целесообразности диагностики. "Проще поменять всю плату целиком" – знакомая фраза? Как иногда приходится искать баланс между заменой всего блока и точечной диагностикой – в рассказе мастера-диагноста Дмитрия:

"Вроде бы ничего сложного, но автомобиль современный"

– На диагностику и ремонт приехал гарантийный Volkswagen Crafter 2018 года. Машина, особенно по белорусским меркам, вполне себе "свежая", да и состояние ее близко к новому. Но от проблем не застрахован никто. У Crafter проблема на первый взгляд была вовсе не критичной – не работал вентилятор отопителя салона.

Вроде бы ничего сложного, но автомобиль современный – не все так просто. Это на старых машинах скорость вращения вентилятора, если говорить упрощенно, регулировалась резистором. У Crafter много цифровой электроники, которая управляется по шине LIN. Она используется для дополнительного оборудования вроде тех же панелей климат-контроля, замков, зеркал и им подобных узлов.

Потому первоначальный этап диагностики – сканирование блоков управления при помощи специализированного ПО. Диагностика сразу предложила два варианта решения проблемы: или замена блока управления, или поиск неисправных компонентов шины LIN.

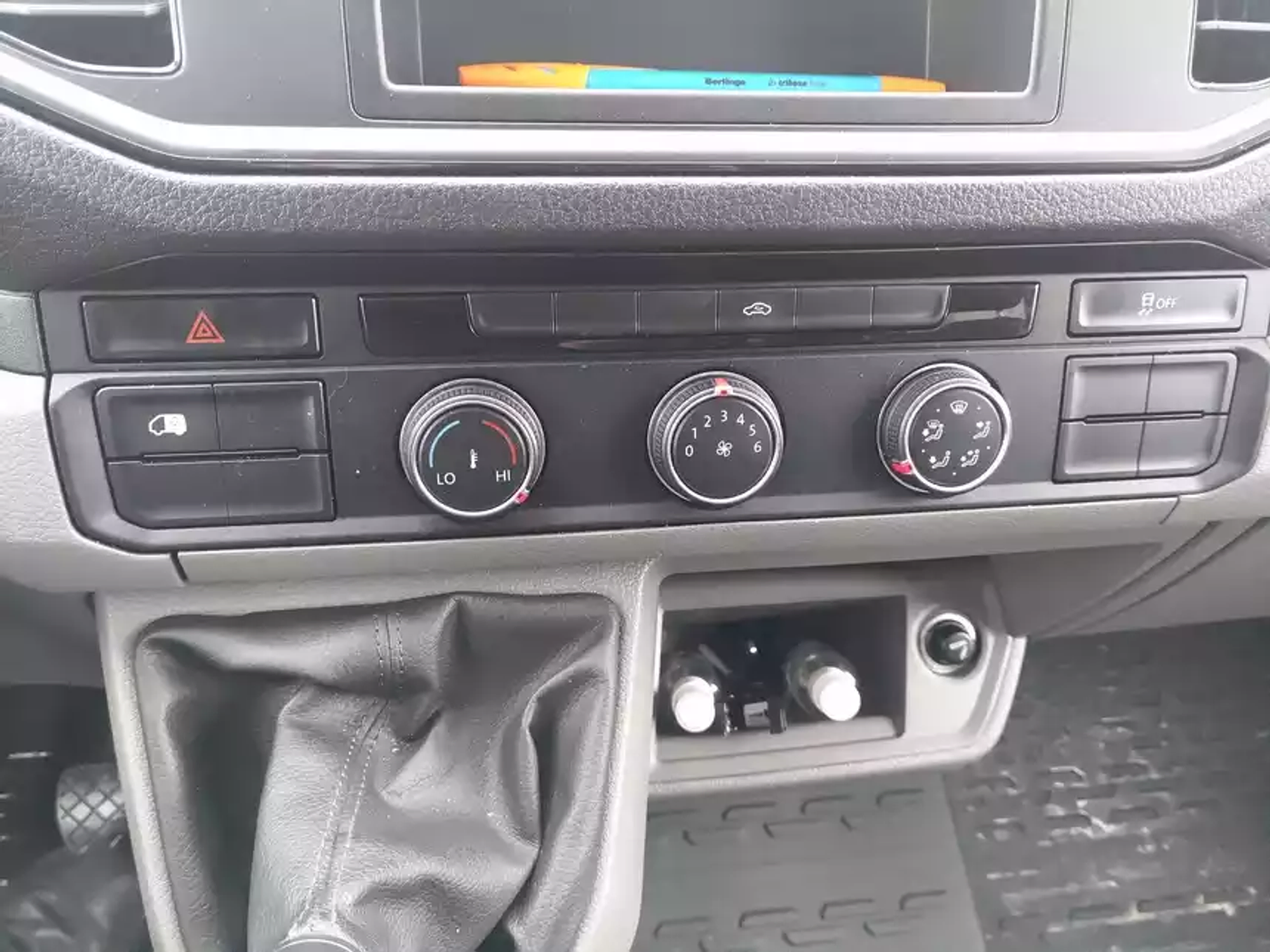

Сам блок управления отопителем размещен в панели климат-контроля. Опять же – современные технологии: если раньше ЭБУ были по размерам едва ли не как магнитолы, то сейчас они вполне успешно могут скрываться в каких-то небольших панелях. С одной стороны, это здорово, с другой – возможности по самостоятельному ремонту очередной раз уменьшаются. Без осциллографа к этому блоку управления в данном случае уже не подлезть.

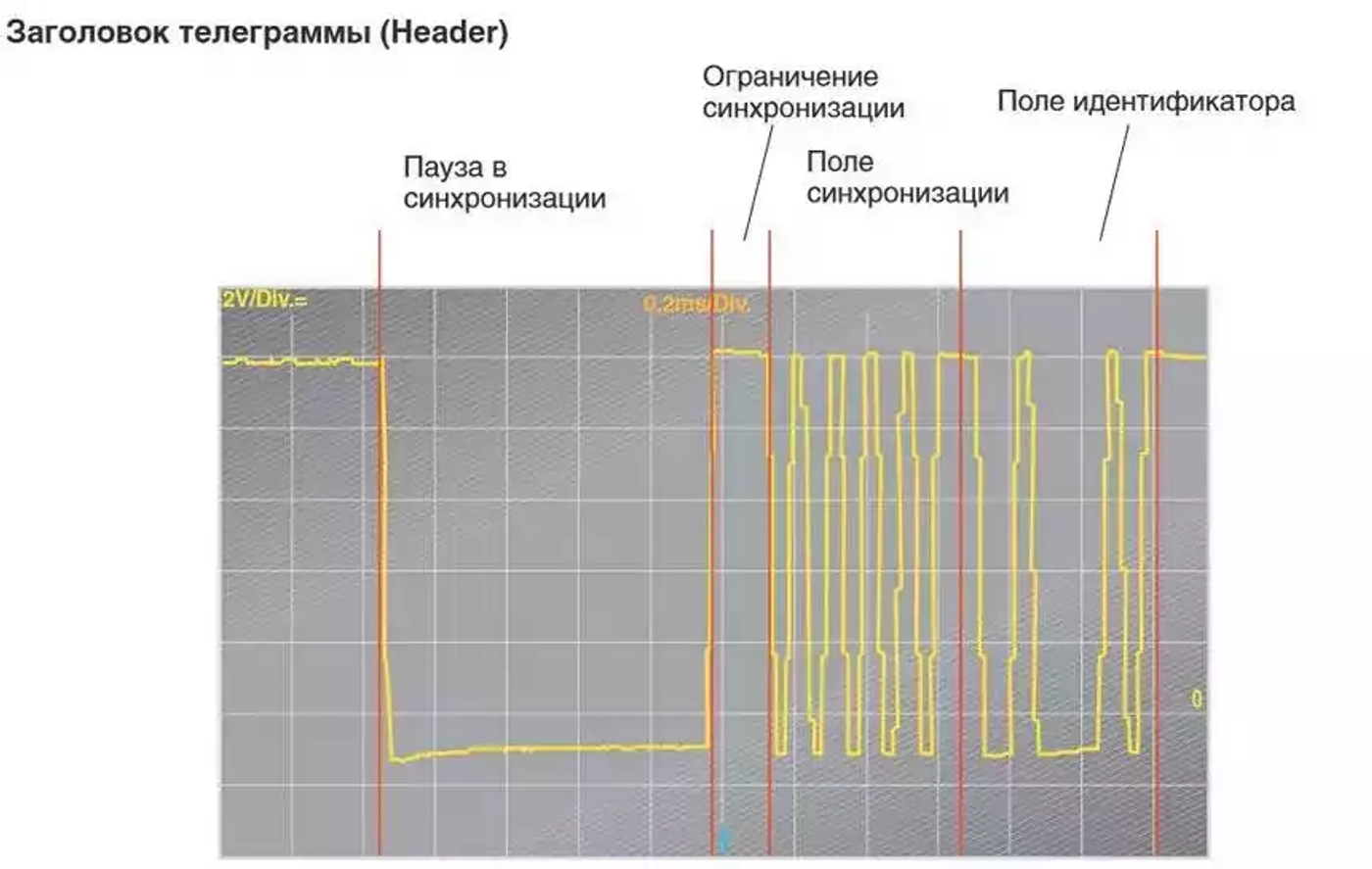

Архитектура LIN-шины устроена таким образом, что один блок работает в режиме master, остальные в режиме slave получают от него команды. В нашем случае master – это блок в панели управления климат-контроля, slave – все остальные компоненты LIN, которых может быть до 16 штук. К ним же относится и дополнительная панель управления отопителем на потолке. Питание на блок master приходило, а вот команду на включение вентилятора отопителя он отдавал странную. Блок работает в каком-то смысле как дирижер. Сначала он в сигнале делает паузу, будто бы говоря: "Внимание, сейчас будет команда", и дальше идет уже сам сигнал с "полезной" информацией.

В данном случае сигнал был некорректный. Первичная пауза присутствовала, а вот дальше вместо нормального сигнала выдавалось что-то непонятное. Это хорошо видно, если сравнить показания осциллографа с референтным сигналом.

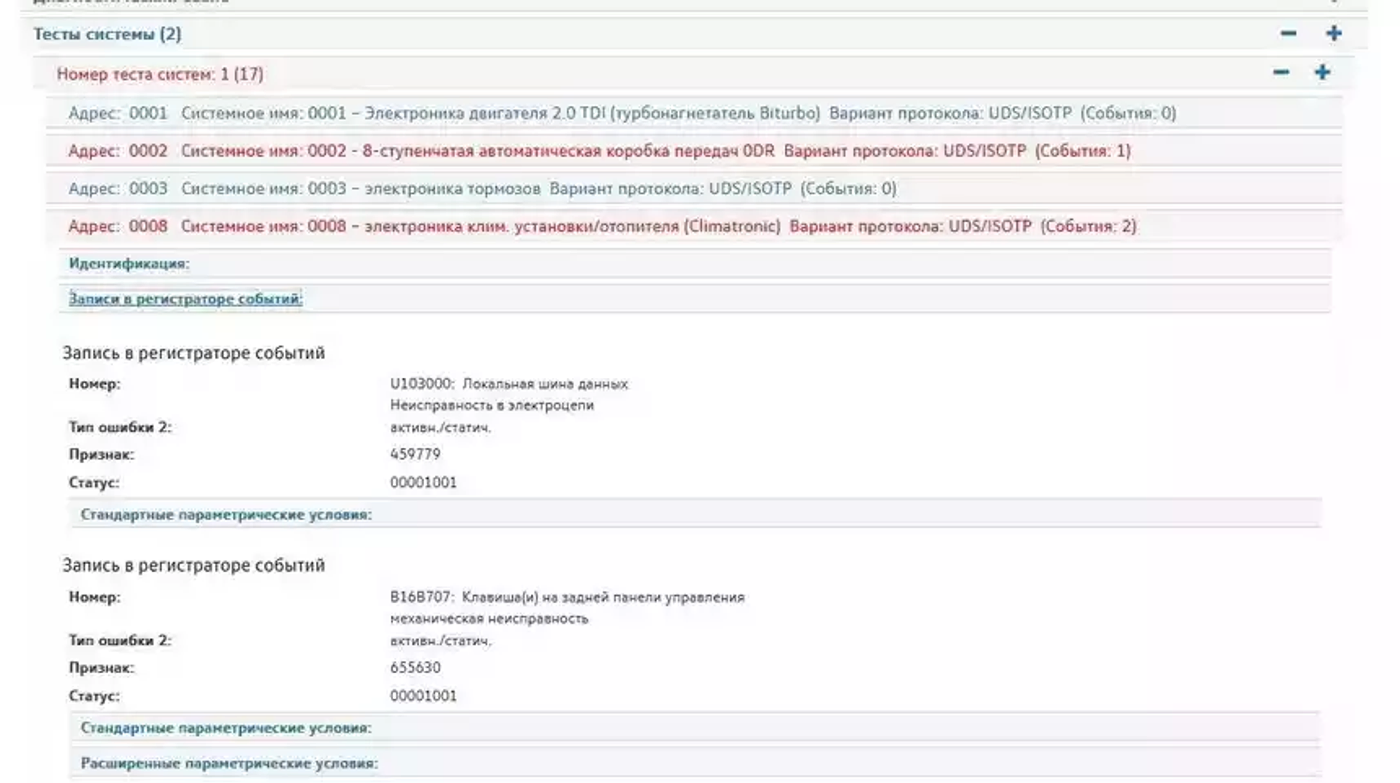

При этом в блоке климат-контроля постоянно "висела" ошибка.

С питанием на блоке все оказалось в порядке. Коротких замыканий не было. Отключение вентилятора тоже ни к чему не привело. Может быть, просто "глюк"? В теории при наличии свежих прошивок программное обеспечение блока можно обновить, но в данном случае новых прошивок не было.

По методу исключения

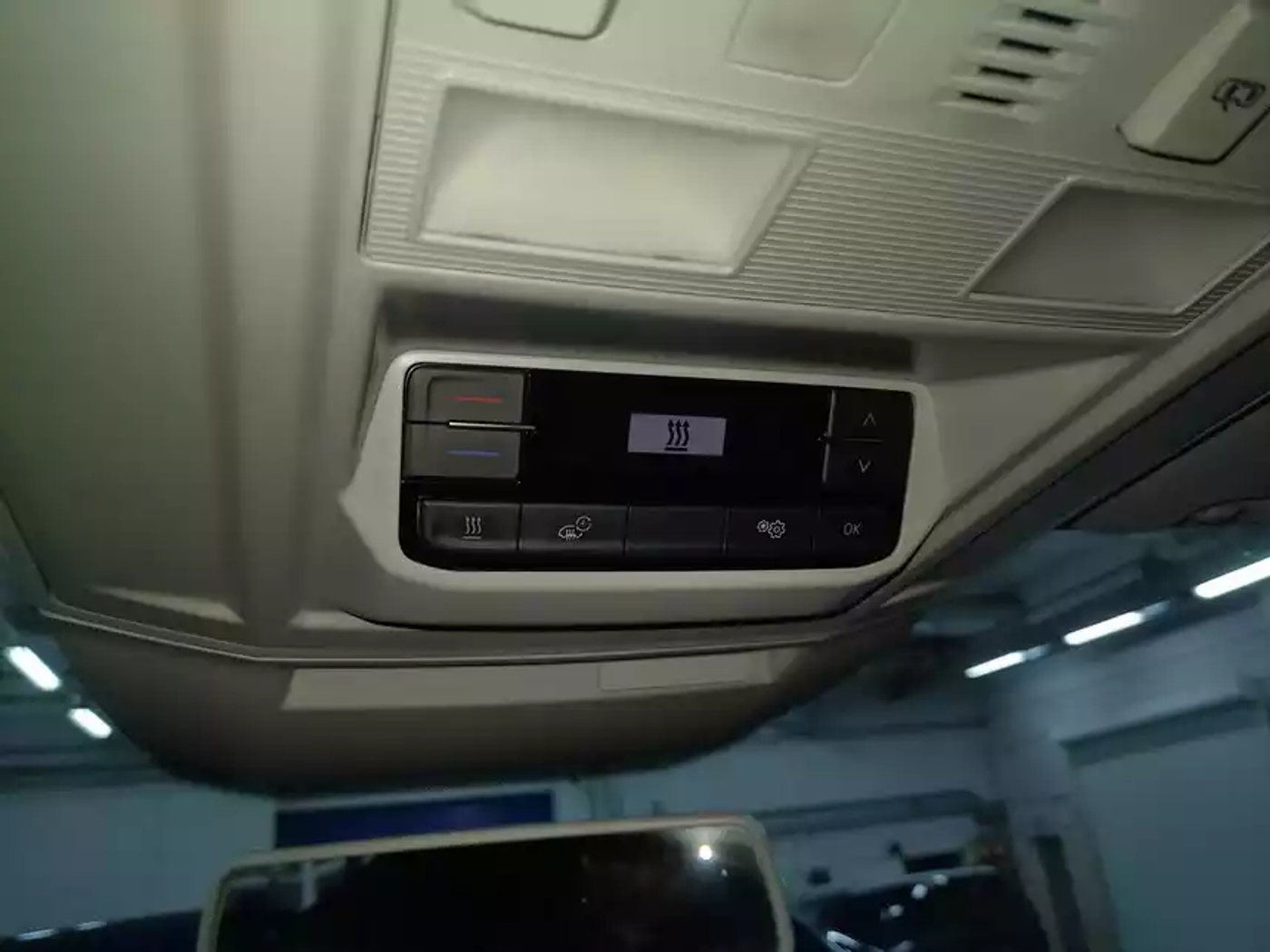

На потенциальную проблему указывала также ошибка, связанная с механической неисправностью клавиши верхней дополнительной панели управления отопителем.

При ближайшем ее рассмотрении выяснилось, что пластиковая накладка с клавишами была совсем немного сдвинута вверх и одна из кнопок действительно залипла в нажатом положении. В теории это и могло послужить причиной отключения вентилятора: возможно, блок мог некорректно работать как раз из-за постоянно нажатой кнопки. Вернуть ее на место – дело нескольких секунд, но проблема после этого все равно не ушла.

Обычно в такие моменты под подозрение попадает сам блок управления (возможно, длительное залипание кнопки привело к программной проблеме), когда очевидных причин для его некорректной работы больше нет. Но с "приговором" его к замене спешить не стоит. Во-первых, цена наверняка будет не самой гуманной, во-вторых, его вообще для начала нужно постараться купить, что в современных условиях усложняется еще больше.

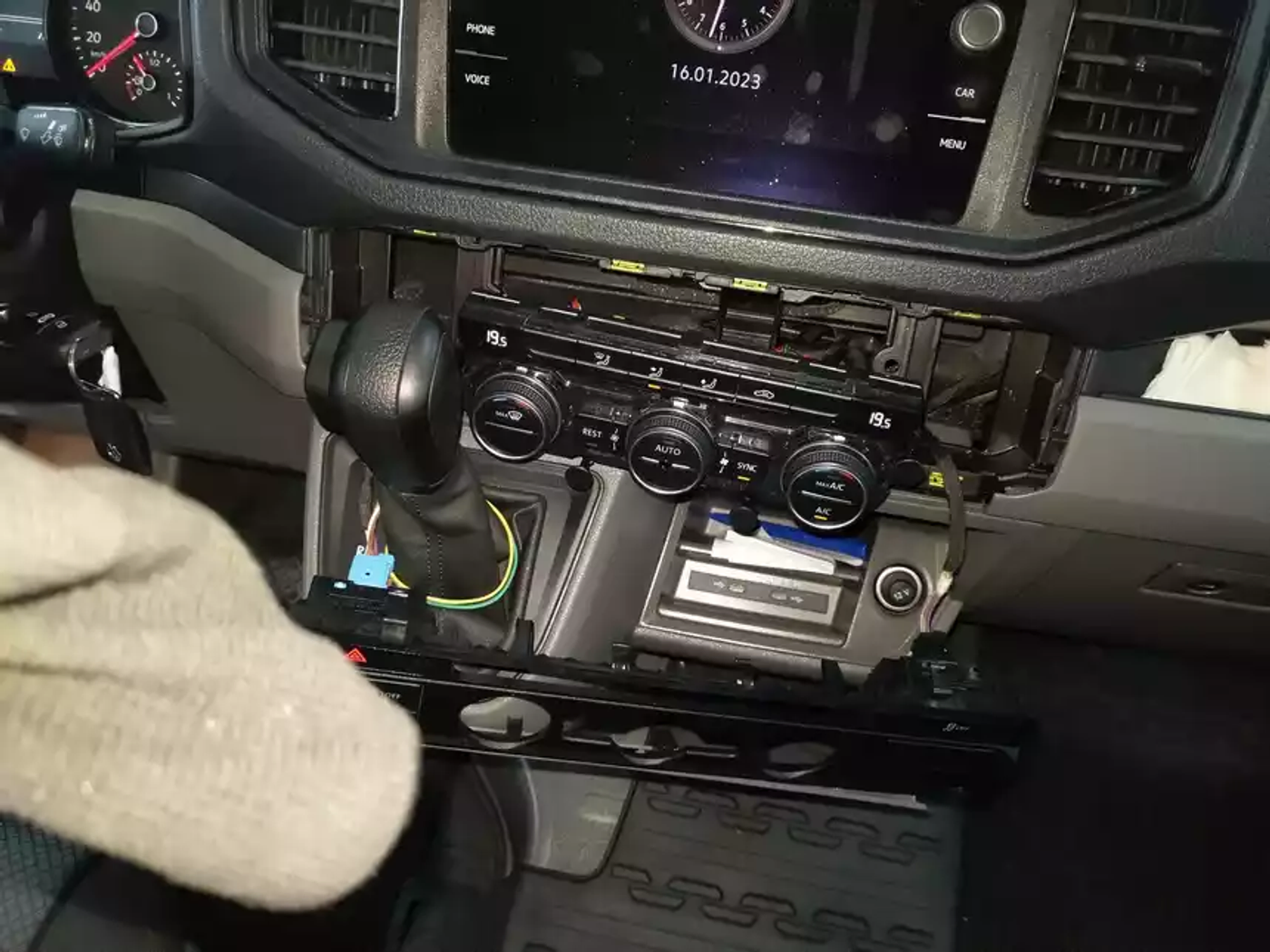

Для проверки был найден еще один Crafter. Его панель климат-контроля отличалась как по внешнему виду, так и по серийному номеру, но подробное сравнение схем показало, что распиновка основного 20-пинового разъема у них идентичная. И надо же: казалось бы, неисправный блок управления вполне себе успешно заработал на Crafter с заведомо исправным вентилятором отопителя.

В таких случаях иногда ничего другого не остается, как действовать методом исключения. Если с питанием шины LIN все в порядке, блок управления исправен, возможно, какие-то другие узлы вмешиваются в его работу, хотя по логике отношений master-slave такого быть не должно.

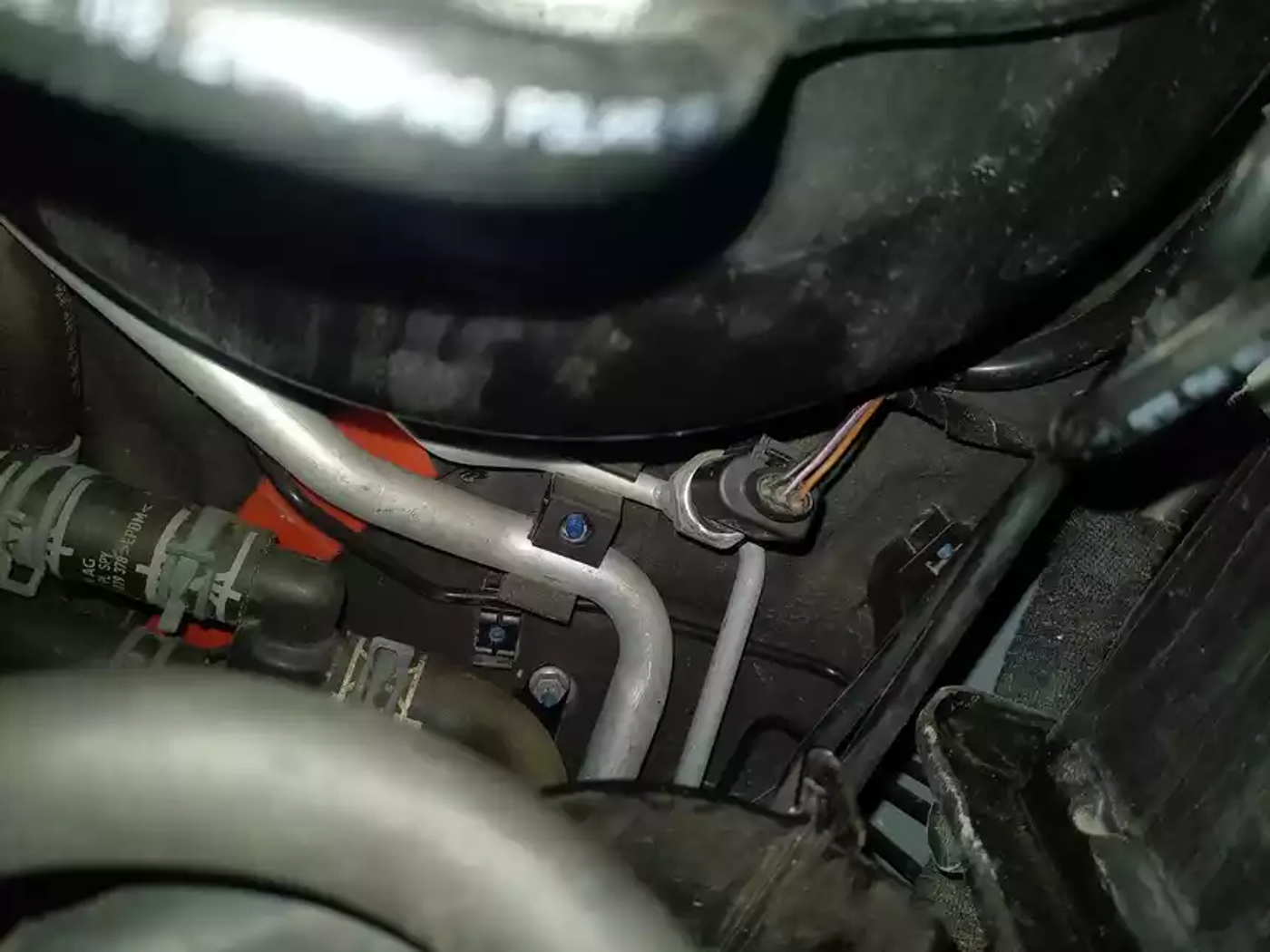

Что же отключать в первую очередь? Изучение схемы организации LIN-шины у Crafter показало, что потенциальным слабым звеном может оказаться верхняя панель, где была залипшая кнопка. После ее отключения изменений не произошло. Следующим в списке шел датчик давления хладагента, который располагается под усилителем тормозов. У него самые неблагоприятные условия работы, поэтому выйти из строя у него шансов больше, чем у остальных элементов.

Его банальное отключение и привело к решению первоначальной проблемы: сигнал от блока управления стал правильным, вентилятор отопителя заработал как ни в чем не бывало.

Случись та же ситуация на мультибрендовой СТО, неизвестно, какими путями пошел бы ремонт. О работе дилеров можно услышать множество противоречивых отзывов. Однако у них есть несколько неоспоримых преимуществ: наличие всей актуальной и необходимой документации, схем, оригинального оборудования, а также возможность задействовать подменные детали, которые помогут проверить сомнительные элементы.

В таких случаях против обоснованного последовательного исключения блоков не устоит ни одна проблема, а диагностика пройдет быстро. В противном случае можно надолго погрузиться в глубокий анализ проблемы, что для коммерческого транспорта не всегда приемлемо.
