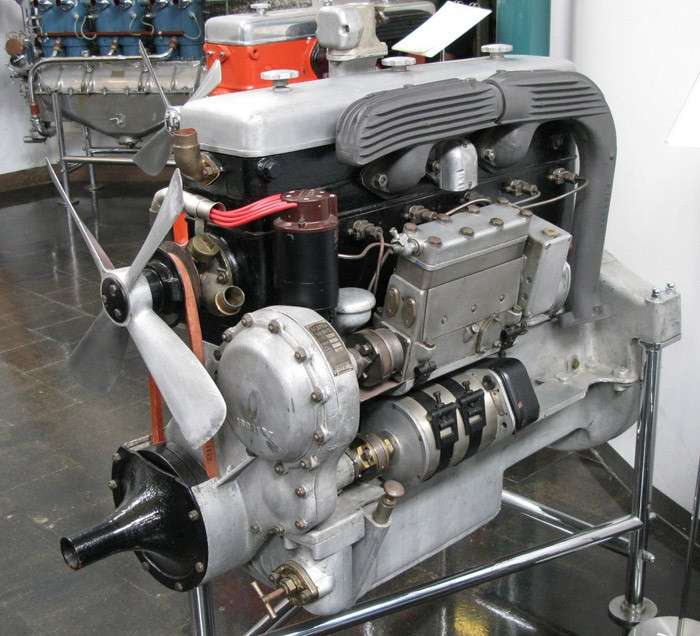

1. Двигатель Хессельмана
В наше время, когда речь заходит о гибридном двигателе, воображение выдает симбиоз бензинового ДВС и электродвигателя. Но в 1925 году шведским инженером Йонасом Хессельманом был предложен гибрид бензинового и дизельного двигателей.
Бензин был необходим для запуска, а затем двигатель переключался на другое топливо, коим мог быть керосин, мазут, солярка, масло и т.д. Поскольку основную часть времени он работал на более дешевом топливе, его использование становилось выгодным, при этом мощность оставалась на уровне бензиновых моторов. Если сравнивать двигатель Хессельмана с дизельными аналогами, то и здесь у него было преимущество - гибрид был меньше по весу и размерам.
Однако развитие технологий в металлургии вскоре позволило дизельным двигателям ликвидировать отставание от гибрида по этим критериям. А низкая степень сжатия, не позволявшая достичь высокой температуры в камере сгорания и приводившая к неполному сгоранию тяжелого топлива, влекла за собой быстрый износ двигателя и его нежизнеспособность по сравнению с конкурентами. Итог - менее 10 лет существования технологии, бывшей некогда инновационной, но не выдержавшей конкурентной борьбы.
2. Х-образный двигатель
Х-образный двигатель - это, по сути, два V-образных движка, расположенных горизонтально-оппозитно по отношению друг к другу и приводящих в движение общий коленчатый вал.

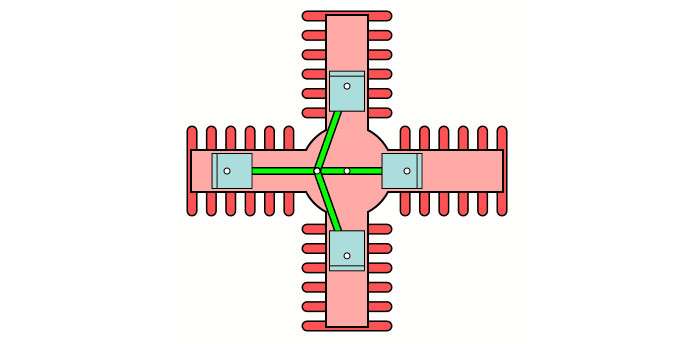

Принцип работы X-образного двигателя (автор Michael Frey)
Большинство X-образных двигателей ввиду своих размеров и сложности технологии использовались в основном в первой половине 1940-х годов на военных самолетах. В повседневной жизни они проигрывали более компактным радиальным моторам, поэтому так и не получили распространения.
3. Двигатель Найта

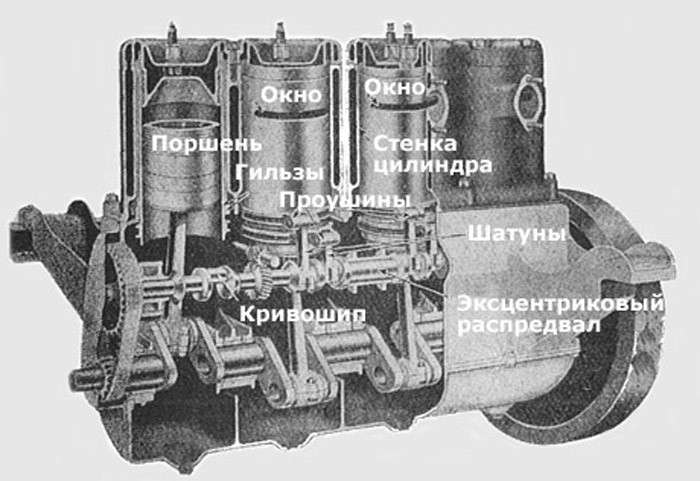

В начале прошлого века американец Чарльз Найт предложил новую систему газораспределения в двигателе: вместо стандартных клапанов за этот процесс должна была отвечать концентрическая пара подвижных гильз, вложенных в рабочий цилиндр.
Главным преимуществом бесклапанного двигателя по сравнению с большинством тогдашних моторов был крайне низкий уровень шума. Среди покупателей технология сначала не получила большой популярности, зато заинтересовала крупных производителей. Позже что-то подобное появлялось на автомобилях марок Daimler, Willys, Mercedes, Peugeot, Voisin, Panhard-Levassor и других. По сравнению с клапанными ДВС двигатели Найта позволяли развивать большую мощность и при этом были более долговечными. Казалось бы, создан "почти вечный двигатель"! Но пока клапанные моторы развивались и совершенствовались, двигатели Найта от своих недостатков избавиться не смогли. Проблемы с обеспечением герметичности цилиндров, с приработкой внутренней гильзы и поршневых колец, проблемы с подводом смазки ко всем частям и очень высокий расход масла - эти слабые места вынудили двигатели Найта покинуть массовый рынок и больше на него не вернуться.

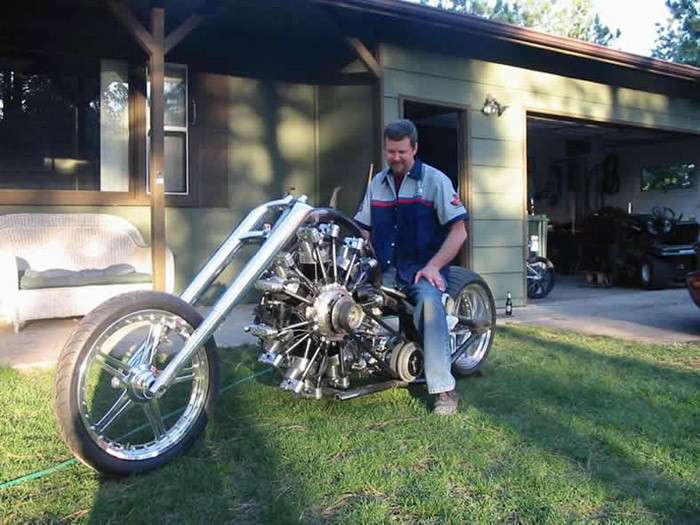

4. Радиальный двигатель
Радиальный двигатель был создан авиационными инженерами и в этой же области получил распространение. В отличие от рядных двигателей цилиндры радиального расположены в виде звезды, расходясь во все стороны от центра. Таким образом, каждый цилиндр отделен от остальных и доступен для ремонта и обслуживания. Такая конструкция хорошо пригодна для воздушного охлаждения, поэтому подавляющее большинство таких двигателей выпускается именно с воздушным охлаждением.
Недостатком конструкции звездообразного двигателя является возможность протекания масла в нижние цилиндры во время стоянки, в связи с чем требуется перед запуском двигателя убедиться в отсутствии масла в нижних цилиндрах. Запуск двигателя при наличии масла в нижних цилиндрах приводит к гидроудару и поломке кривошипно-шатунного механизма.
Принцип работы радиального двигателя (wikipedia.org)

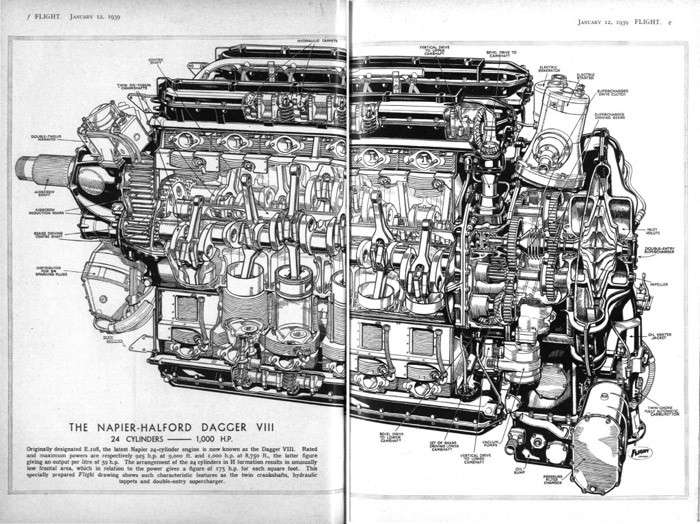

5. Н-образный двигатель
Н-образный двигатель представляет собой два двигателя с оппозитным расположением цилиндров. Оба имеют собственные коленчатые валы, которые связаны в конце друг с другом. Так, с длиной блока в четыре цилиндра получался 16-цилиндровый агрегат. К недостаткам H-образных двигателей можно отнести более низкую литровую мощность, большую массу, низкий крутящий момент, более высокое расположение центра тяжести, чем у двигателей с одним коленвалом. Как и радиальные двигатели, Н-образные получили наибольшее распространение в авиации.

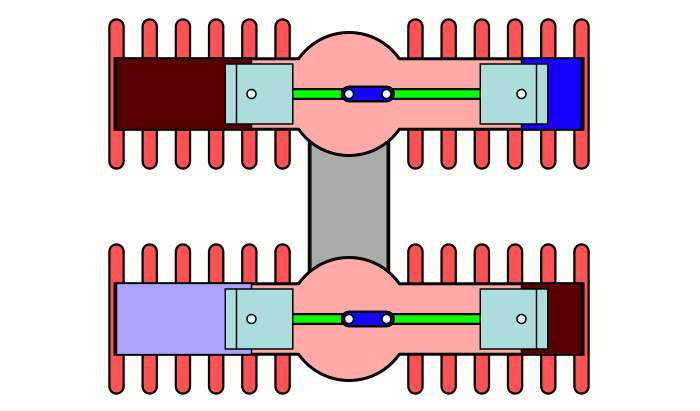

Принцип работы Н-образного двигателя (wikipedia.org)

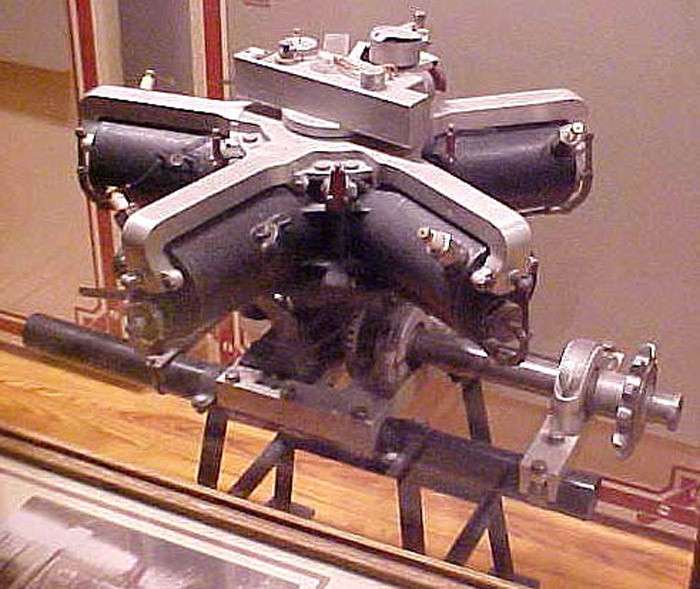

6. Двигатель Adams-Farwell
Главная особенность этого двигателя заключается в том, что крутится не коленвал, а блок цилиндров. Не понятно? Как говорится, лучше один раз увидеть...

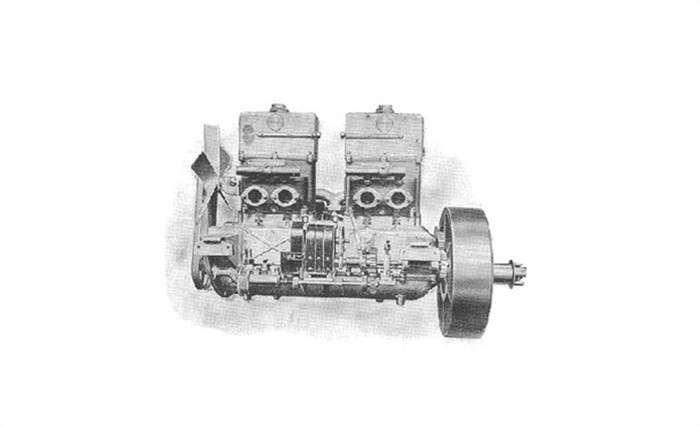

7. Двигатель Gobron-Brillie
Двигатель французского автопроизводителя Gobron-Brillie также был изобретен в самом начале прошлого века, когда инженерная мысль не была ничем ограничена. Поршни двигателя располагались противоположно друг другу. Первая пара отвечала за коленвал, вторая - за шатуны, соединенные с коленвалом под углом 180°.
Компания производила широкий спектр двигателей, от двухцилиндровых 2,3-литровых до шестицилиндровых объемом 11,4 литра. Был еще огромный 13,5-литровый четырехцилиндровый гоночный двигатель, благодаря которому в 1904 году впервые была преодолена отметка скорости 100 миль в час.
Роман САВИНИЧ
Фото из открытых источников и alternathistory.com
